Bouton basic pour boîte rectangulaire (NO LED)

Série 71

CODE: EK-E23-TP

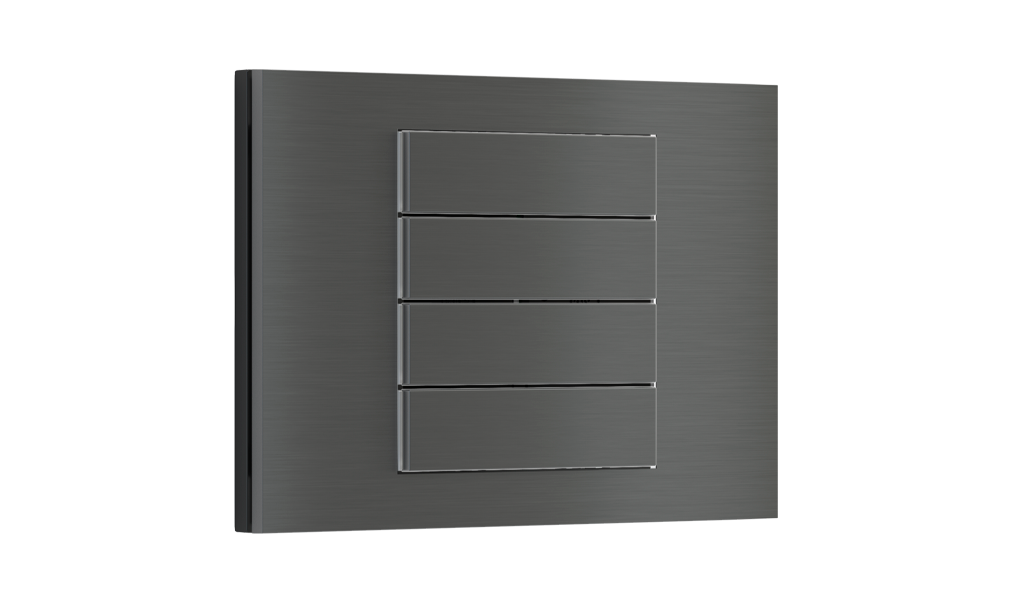

  • Bouton basic pour boîte rectangulaire (NO LED) Bouton basic pour boîte rectangulaire (NO LED)
  • Bouton basic pour boîte rectangulaire (NO LED) Bouton basic pour boîte rectangulaire (NO LED)
  • Bouton basic pour boîte rectangulaire (NO LED) Bouton basic pour boîte rectangulaire (NO LED)
  • Bouton basic pour boîte rectangulaire (NO LED) Bouton basic pour boîte rectangulaire (NO LED)
  • Bouton basic pour boîte rectangulaire (NO LED) Bouton basic pour boîte rectangulaire (NO LED)
  • Form
  • Flank
  • 'NF
  • Deep
  • 3D view
Description

L'interrupteur à 4 canaux de la série Ekinex® 71 est utilisé pour la commande marche/arrêt de consommateurs, la gradation de dispositifs d'éclairage, la commande de moteurs de volets roulants ou d'autres fonctions de commande et de contrôle programmables. L'appareil dispose d'un module de communication intégré au bus KNX et est conçu pour être monté dans une boîte murale encastrée ; il est alimenté en tension SELV via le bus KNX et ne nécessite pas d'alimentation auxiliaire.

Données techniques
  • Alimentation en 30 Vdc via le bus KNX
  • Consommation de courant du bus < 15 mA
Livraison

La livraison comprend une borne pour la connexion à la ligne de bus, deux paires de vis.

Accessoires

Les accessoires suivants sont disponibles et peuvent être commandés séparément :

  • 1 bouton carré, 2 boutons rectangulaires verticaux, 4 boutons carrés ou 4 boutons rectangulaires horizontaux
  • cadre rectangulaire version Form ou Flank
  • plaque rectangulaire avec fenêtre de 60 x 60 mm
  • un adaptateur en plastique
  • un support métallique à monter sur une boîte ronde ou carrée (espacement des trous de 60 mm) ou rectangulaire (espacement des trous de 83,5 mm)
Fonctions / Caractéristiques
  • 4 canaux (possibilité de programmer jusqu'à 8 fonctions indépendantes)
  • Boîtier en plastique
  • Connexion à la ligne de bus via la borne KNX
  • Bouton de programmation et LED sur le panneau avant
  • Montage mural encastré sur boîte ronde, carrée ou rectangulaire
  • Degré de protection IP20 (installé)
  • Poids 100 g (avec support de montage)
Configuration et mise en service

Une description détaillée des paramètres se trouve dans le manuel d'application de l'appareil. ETS5 ou ultérieur est nécessaire pour la configuration et la mise en service. Programme d'application ETS : APEKE22TP####.knxprod (## = version)
