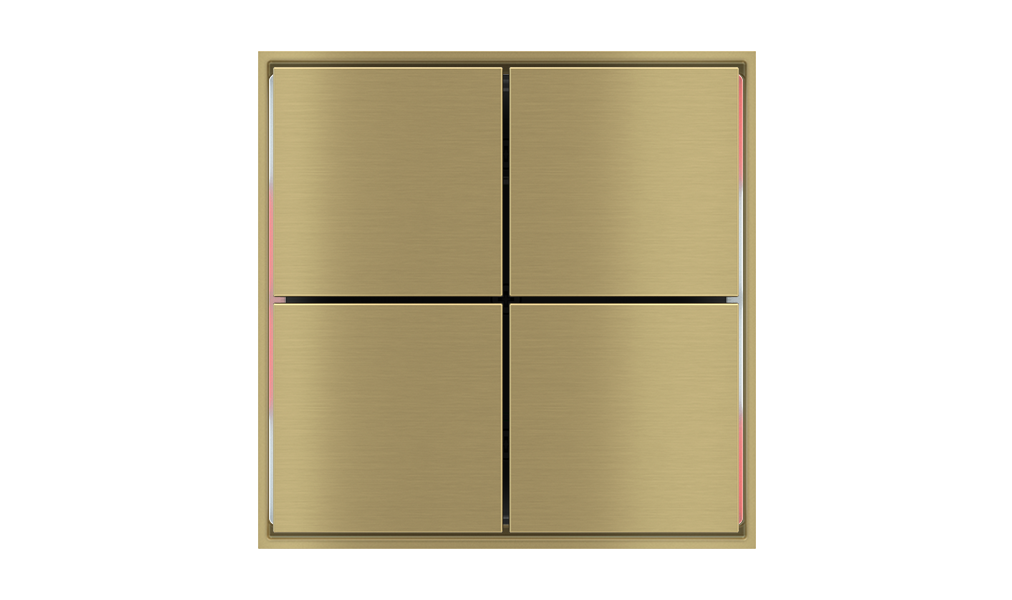

Bouton avec sonde de température

Série FF

CODE: EK-ED2-TP

  • Bouton avec sonde de température Bouton avec sonde de température
  • Bouton avec sonde de température Bouton avec sonde de température
  • Bouton avec sonde de température Bouton avec sonde de température
  • Bouton avec sonde de température Bouton avec sonde de température
  • Form
  • Flank
  • 'NF
  • 3D view
Description

Le bouton-poussoir Ekinex® série FF à 4 canaux est utilisé pour la commande marche/arrêt des consommateurs, la variation des dispositifs d'éclairage, la commande des moteurs de volets roulants ou d'autres fonctions de commande et de contrôle programmables. Grâce au capteur de température intégré, le bouton peut faire office de régulateur de température pour une pièce ou une zone. Les LED de signalisation peuvent, au choix, être dans les combinaisons de couleurs bleu/vert ou blanc/rouge. L'appareil dispose d'un module de communication intégré au bus KNX et est conçu pour être monté dans une boîte murale encastrée ; il est alimenté en tension SELV via le bus KNX et ne nécessite pas d'alimentation auxiliaire.

Données techniques
  • Alimentation en 30 Vdc via le bus KNX
  • Consommation de courant du bus < 15 mA
Livraison

La livraison comprend une borne pour le raccordement à la ligne de bus, un support métallique pour le montage sur un boîtier rond ou carré (espacement des trous de 60 mm) et deux paires de vis.

Accessoires

Les accessoires suivants sont disponibles pour être complétés et doivent être commandés séparément :

  • boutons carrés ou rectangulaires
  • cadre carré version Form ou Flank
Code Couleurs des LEDs Montage Profilé latéral
EK-ED2-TP bleu / vert avec cadre carré version Form ou Flank noir
EK-ED2-TP-RW blanc / rouge
EK-ED2-TP-BG-NF bleu / vert sans cadre (version 'NF)
EK-ED2-TP-RW-NF blanc / rouge
EK-ED2-TP-BG-NFW bleu / vert blanc
EK-ED2-TP-RW-NFW blanc / rouge



Fonctions / Caractéristiques
  • 4 canaux (possibilité de programmer jusqu'à 8 fonctions indépendantes)
  • 4 LEDs par canal librement programmables
  • 2 combinaisons de couleurs de LED disponibles (bleu / vert ou blanc / rouge)
  • Capteur de température intégré
  • Fonction de thermostat d'ambiance
  • Boîtier en plastique
  • Conception pour un montage mural affleurant
  • Connexion à la ligne de bus via la borne KNX
  • Bouton de programmation et LED sur le panneau avant
  • Degré de protection IP20 (installé)
  • Poids 80 g (avec support de montage)
Configuration et mise en service

Une description détaillée des paramètres se trouve dans le manuel d'application de l'appareil. Pour la configuration et la mise en service, il est nécessaire de disposer de l'ETS5 ou d'une version ultérieure. Programme d'application pour ETS : APEKED2TP####.knxprod (## = version)

Vous souhaitez à configurer votre produit et créer un projet sur mesure pour vous?
Avec Ekinex Planner, vous pouvez définir les besoins d'un système, choisir les finitions les plus adaptées et donner une touche personnelle aux produits muraux.

Aller au Planner
STEKED32TP_EN
  • v. 4.2 (23/05/2023)
  • PDF | 1,2 MB
  • Download
STEKED32TP_IT
  • v. 4.2 (23/05/2023)
  • PDF | 1,2 MB
  • Download
FISPED32TPIEX06
  • v. 6.0 (23/05/2023)
  • PDF | 1,4 MB
  • Download
MAED213TP_EN
  • v. 4.3 (25/05/2023)
  • PDF | 3,4 MB
  • Download
APEKED2TP
  • v. 06 (27/03/2023)
  • ZIP | 1,7 MB
  • Download
CEEKED2TP
  • v. 1.0 (14/06/2022)
  • PDF | 843 KB
  • Download
KNX_Certification_EK-ED2-TP
  • v. 0.6 (27/03/2023)
  • PDF | 775,2 KB
  • Download
DCEKED2TP
