Pulsante con termostato

COD: EK-ED2-TP

Form

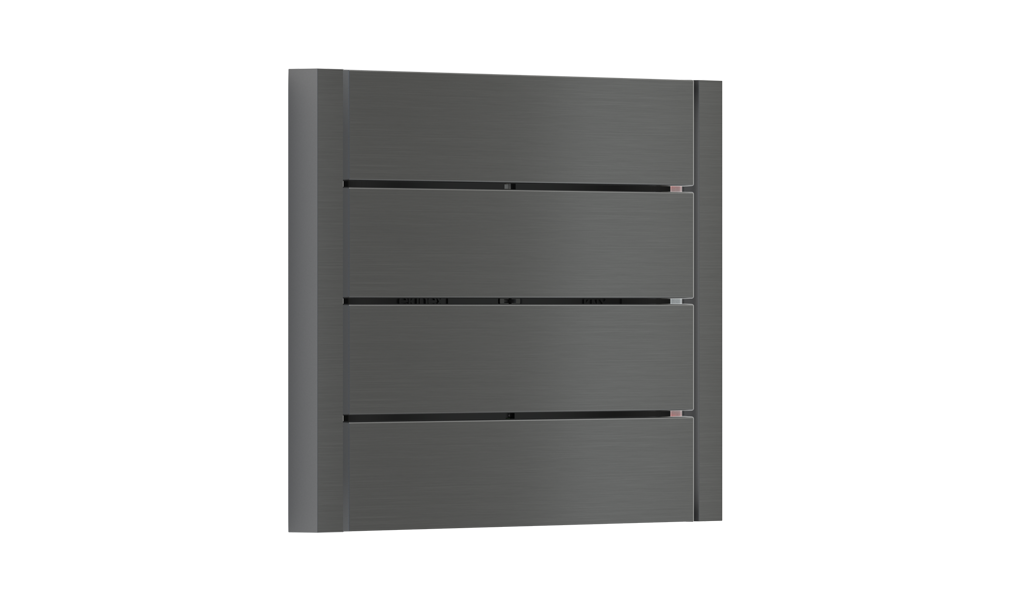

Flank
'NF
Vista 3D

Descrizione

Il pulsante 4 canali Ekinex® serie FF serve al comando on/off di utenze, alla dimmerazione di dispositivi di illuminazione, al controllo di azionamenti motorizzati per tapparelle o ad altre funzioni di comando e controllo programmabili. Grazie al sensore di temperatura integrato, il pulsante può svolgere la funzione di regolatore di temperatura per un ambiente o una zona. I LED di segnalazione possono essere a scelta nelle combinazioni di colori blu/verde o bianco/rosso. Il dispositivo dispone di un modulo di comunicazione bus KNX integrato ed è realizzato per montaggio in scatola da incasso a parete; è alimentato a tensione SELV per mezzo del bus KNX e non richiede alimentazione ausiliaria.

Dati tecnici

Alimentazione 30 Vdc mediante bus KNX
Assorbimento di corrente dal bus < 15 mA

Fornitura

La fornitura comprende un morsetto per il collegamento alla linea bus, un supporto metallico per montaggio su scatola rotonda o quadrata (interasse fori 60 mm) e due coppie di viti.

Accessori

Per il completamento sono disponibili i seguenti accessori da ordinare separatamente:

tasti quadrati o rettangolari
cornice quadrata versione Form o Flank

Codice	Colori LED	Montaggio	Profilo laterale
EK-ED2-TP	blu / verde	con cornice quadrata versione Form o Flank	nero
EK-ED2-TP-RW	bianco / rosso	con cornice quadrata versione Form o Flank
EK-ED2-TP-BG-NF	blu / verde	senza cornice (versione ‘NF)
EK-ED2-TP-RW-NF	bianco / rosso
EK-ED2-TP-BG-NFW	blu / verde		bianco
EK-ED2-TP-RW-NFW	bianco / rosso		bianco

Funzioni / Caratteristiche

4 canali (possibilità di programmare fino a 8 funzioni indipendenti)
4 LED per ogni canale liberamente programmabili
2 combinazioni di colori disponibili per i LED (blu/verde o bianco/rosso)
Sensore integrato di temperatura
Funzione termostato ambiente
Custodia in materiale plastico
Esecuzione per montaggio incassato a parete
Collegamento a linea bus mediante morsetto KNX
Pulsante e LED di programmazione sul frontale
Grado di protezione IP20 (installato)
Peso 80 g (con supporto di montaggio)

Configurazione e messa in servizio

Una descrizione dettagliata dei parametri è presente nel manuale applicativo del dispositivo. Per la configurazione e la messa in servizio è richiesto ETS5 o versioni successive. Programma applicativo per ETS: APEKED2TP##.knxprod (## = versione)

Vuoi configurare il tuo prodotto e creare un progetto su misura per te?
Con Ekinex Planner puoi definire il fabbisogno di un impianto, scegliere le finiture più adatte e dare un tocco personale ai comandi a parete.

Accedi al Planner

Scheda tecnica

STEKED32TP_IT

v. 4.2 (23/05/2023)
PDF | 1,2 MB
Download

Foglio istruzioni

FISPED32TPIEX06

v. 6.0 (23/05/2023)
PDF | 1,4 MB
Download

Manuale applicativo

MAED213TP_IT

v. 4.3 (25/05/2023)
PDF | 3,9 MB
Download

Applicativo software ETS

APEKED2TP

v. 06 (27/03/2023)
ZIP | 1,7 MB
Download

Testo di capitolato

TCEKED2TP_IT_EKINEX_SPA

RTF | 96,6 KB
Download

Disegno

DCEKED2TP

DXF | 6,6 MB
Download

Dichiarazione di conformità CE

CEEKED2TP

v. 1.0 (14/06/2022)
PDF | 843 KB
Download

Certificazione KNX

KNX_Certification_EK-ED2-TP

v. 0.6 (27/03/2023)
PDF | 775,2 KB
Download
