Interfaccia universale CE2 (4 IN conf. / 2 OUT relè 5A)

Moduli barra DIN

COD: EK-CE2-TP

Descrizione

L’interfaccia universale Ekinex® EK-CE2-TP è un dispositivo KNX utilizzabile come ingresso e/o uscita. Il dispositivo dispone di:

  • 4 ingressi per collegare al bus KNX interruttori, pulsanti o sensori tradizionali (non comunicanti in modo nativo sul bus KNX) o segnali binari messi a disposizione da altri dispositivi per comandare e controllare funzioni bus KNX. Un ingresso è configurabile in alternativa come analogico per collegare una sonda di temperatura NTC (10 kΩ a 25 °C);
  • 2 uscite a relè da 5A da utilizzare come indipendenti per il controllo di carichi elettrici o abbinate per controllo di azionamenti per tende o tapparelle.

La tensione di interrogazione dei canali di ingresso viene prodotta all’interno del dispositivo. Il dispositivo dispone di un modulo di comunicazione bus KNX integrato ed è realizzato per montaggio incassato a parete o su guida profilata da 35 mm mediante supporto. L’alimentazione avviene per mezzo del bus KNX e non è richiesta alimentazione ausiliaria.

Alimentazione
  • Alimentazione 30 Vdc mediante bus KNX
  • Assorbimento di corrente dal bus < 10 mA
Fornitura

La fornitura comprende un morsetto per il collegamento alla linea bus. La sonda di temperatura NTC per il canale eventualmente configurato come [AI] deve essere ordinata separatamente.

Accessori

Supporto per montaggio su guida profilata da 35 mm (cod. EK-SMG-35) e molla per l’aggancio sul retro di dispositivi da parete Ekinex® (cod. EK-MAR-...) da ordinare separatamente.

Funzioni / Caratteristiche
  • Custodia in materiale plastico
  • Pulsante e LED di programmazione sulla custodia
  • Collegamento a linea bus mediante morsetto KNX
  • Collegamento a ingressi e uscite mediante morsetti a vite
  • Grado di protezione IP20 (dispositivo installato)
  • Peso 35 g
Configurazione e messa in servizio

Una descrizione dettagliata dei parametri è presente nel manuale applicativo del dispositivo. Per la configurazione e la messa in servizio è richiesto ETS5 2.0 o versioni successive. Programma applicativo per ETS: APEKCE2TP##.knxprod (## = versione)

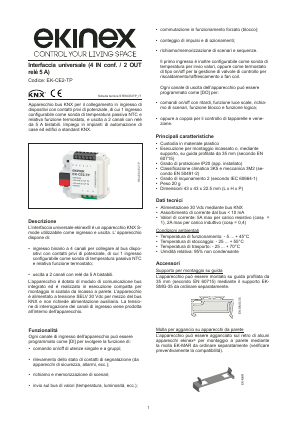

STEKCE2TP_IT
  • v. 3.0 (11/03/2024)
  • PDF | 1,3 MB
  • Download
FISPCE2TPIEXX04
  • v. 4.0 (11/03/2024)
  • PDF | 1,5 MB
  • Download
MAEKCE2TP_IT
  • v. 2.0 (11/03/2024)
  • PDF | 6 MB
  • Download
APEKCE2TP01
  • v. 01 del 09/08/2019
  • KNXPROD | 230,2 KB
  • Download
TCEKCE2TP_IT_EKINEX_SPA
DQEKCE2TP
CEEKCE2TP
  • v. 3.0 (11/03/2024)
  • PDF | 869,5 KB
  • Download
KNX_Certification_EK-CE2-TP
