Modulo ingressi/uscite per applicazione uffici

Moduli barra DIN

COD: EK-HU1-TP

Descrizione

Il modulo Ekinex® EK-HU1-TP permette la gestione delle funzioni di un ufficio o di una zona di un open-space: illuminazione, termoregolazione, ombreggiamento e segnalazioni in ingresso e in uscita. Il dispositivo è dotato di pulsanti a membrana per il comando manuale e di LED per l’indicazione di stato; un pulsante permette di commutare tra funzionamento automatico e manuale. Il dispositivo dispone di un modulo di comunicazione bus KNX integrato ed è realizzato per montaggio su guida profilata da 35 mm. L’alimentazione avviene per mezzo del bus KNX; per il suo funzionamento richiede in aggiunta la tensione di rete 230 Vac.

Dati tecnici
Alimentazione
  • Alimentazione (carichi) 230 Vac 50/60 Hz
  • Alimentazione (parte elettronica) 30 Vdc mediante bus KNX
  • Assorbimento di corrente dal bus < 10 mA
  • Potenza sul bus < 240 mW
Ingressi
  • 1 analogico per sonda di temperatura NTC (funzione termostato)
  • 4 digitali
Uscite

10 digitali di cui:

  • 3 per usi generici
  • 2 (abbinate) per controllo tenda o tapparella
  • 5 per fancoil: 3 per controllo ventilante a 3 velocità discrete e 2 per comando azionamenti elettrotermici su valvole caldo/freddo
  • 1 analogica 0-10V per controllo velocità ventilante
Fornitura

La fornitura comprende un morsetto per il collegamento alla linea bus.

Funzioni / Caratteristiche
  • Custodia in materiale plastico
  • Pulsante e LED di programmazione sul frontale
  • Tastiera a membrana con LED di segnalazione dello stato uscite
  • Pulsante per commutazione funzionamento automatico / manuale
  • Collegamento linea bus mediante morsetto KNX
  • Collegamento ingressi, uscite e alimentazione 230 Vac mediante morsetti a vite
  • Classificazione climatica 3K5 e meccanica 3M2 (secondo EN 50491-2)
  • Classe di sovratensione III (secondo EN 60664-1)
  • Grado di inquinamento 2 (secondo IEC 60664-1)
  • Montaggio su guida profilata da 35 mm (secondo EN 60715)
  • Dispositivo da 8 unità modulari (1 UM = 18 mm)
  • Grado di protezione IP20 (dispositivo installato)
  • Peso 385 g
Configurazione e messa in servizio

Una descrizione dettagliata dei parametri è presente nel manuale applicativo del dispositivo. Per la configurazione e la messa in servizio è richiesto ETS5 2.0 o versioni successive. Programma applicativo per ETS: APEKHU1TP##.knxprod (## = versione)

STEKHOHU1TP_IT
  • v. 1.0 (19/02/2019)
  • PDF | 2 MB
  • Download
FISPHOHU1TPIEXXX0
  • v. 1.0 (17/09/2019)
  • PDF | 1 MB
  • Download

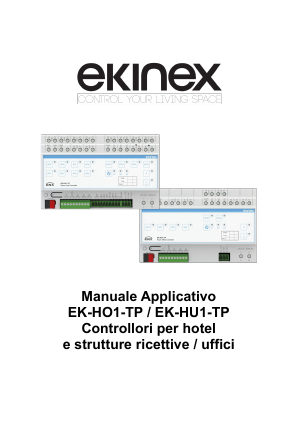

MAEKHOHU1TP_IT
  • v. 1.2.0 (19/02/2019)
  • PDF | 4,1 MB
  • Download
APEKHU1TP01
  • v. 01 (16/04/2019)
  • KNXPROD | 358,1 KB
  • Download
