Pulsante con termostato e presa elettrica per placca a 2 posti (modulo 60x55 mm) - Schuko

Serie 71

COD: EK-E13-TP-.. | EK-PWS-DE

  • Pulsante con termostato e presa elettrica per placca a 2 posti (modulo 60x55 mm) - Schuko Pulsante con termostato e presa elettrica per placca a 2 posti (modulo 60x55 mm) - Schuko
  • Pulsante con termostato e presa elettrica per placca a 2 posti (modulo 60x55 mm) - Schuko Pulsante con termostato e presa elettrica per placca a 2 posti (modulo 60x55 mm) - Schuko
  • Pulsante con termostato e presa elettrica per placca a 2 posti (modulo 60x55 mm) - Schuko Pulsante con termostato e presa elettrica per placca a 2 posti (modulo 60x55 mm) - Schuko
  • Pulsante con termostato e presa elettrica per placca a 2 posti (modulo 60x55 mm) - Schuko Pulsante con termostato e presa elettrica per placca a 2 posti (modulo 60x55 mm) - Schuko
  • Pulsante con termostato e presa elettrica per placca a 2 posti (modulo 60x55 mm) - Schuko Pulsante con termostato e presa elettrica per placca a 2 posti (modulo 60x55 mm) - Schuko
  • Pulsante con termostato e presa elettrica per placca a 2 posti (modulo 60x55 mm) - Schuko Pulsante con termostato e presa elettrica per placca a 2 posti (modulo 60x55 mm) - Schuko
  • Form
  • Flank
  • 'NF

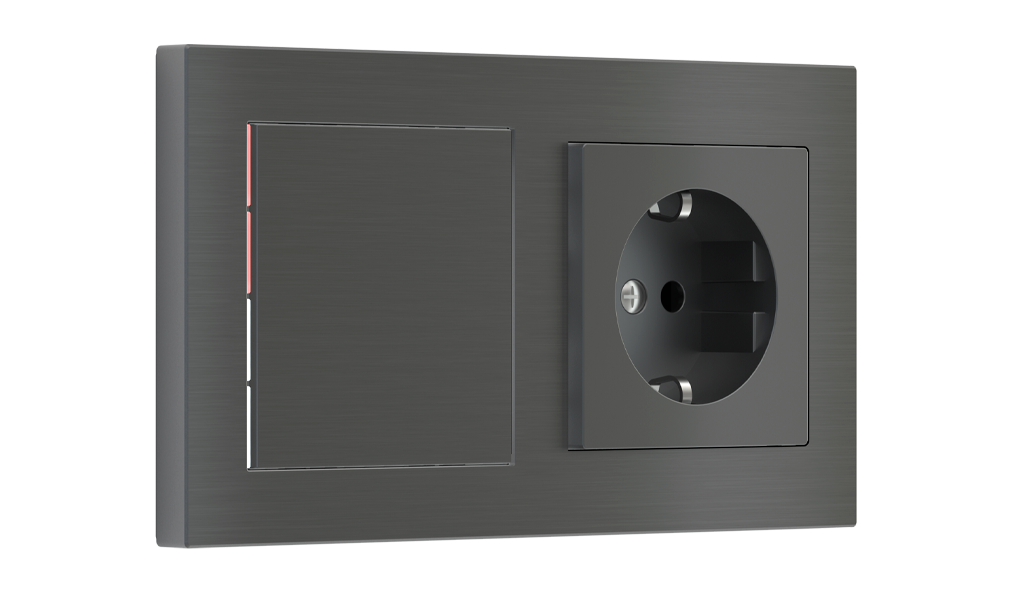

  • Deep

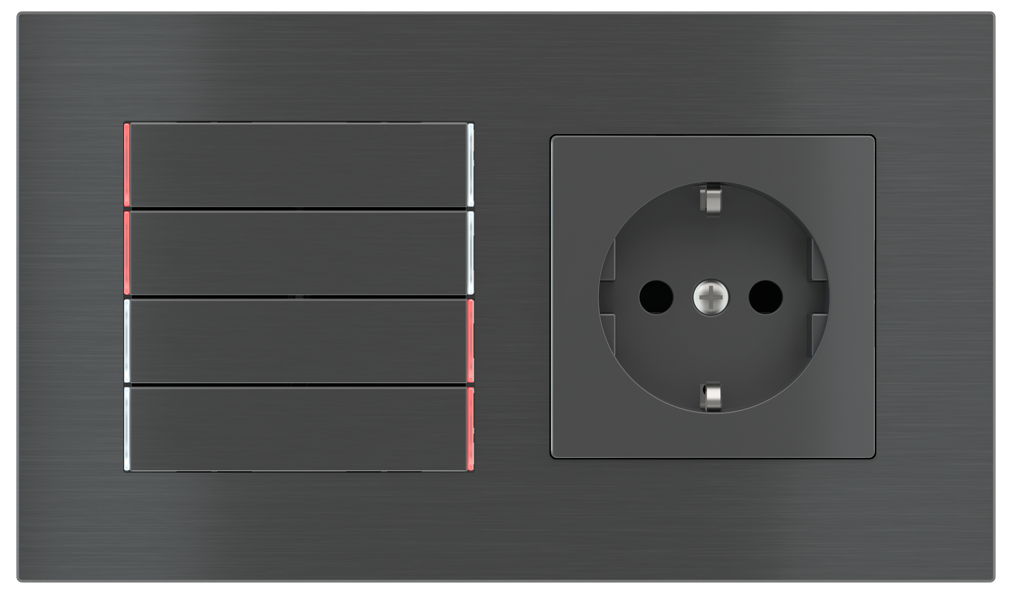

  • Surface
  • Vista 3D
Descrizione

Il pulsante 4 canali Ekinex® serie 71 serve al comando on/off di utenze, alla dimmerazione di dispositivi di illuminazione, al controllo di azionamenti motorizzati per tapparelle o ad altre funzioni di comando e controllo programmabili. Grazie al sensore di temperatura integrato, il pulsante può svolgere la funzione di regolatore di temperatura per un ambiente o una zona. I LED di segnalazione possono essere a scelta nelle combinazioni di colori blu/verde o bianco/rosso. Il dispositivo dispone di un modulo di comunicazione bus KNX integrato ed è realizzato per montaggio in scatola da incasso a parete; è alimentato a tensione SELV per mezzo del bus KNX e non richiede alimentazione ausiliaria.

Dati tecnici
  • Alimentazione 30 Vdc mediante bus KNX
  • Assorbimento di corrente dal bus < 15 mA
Fornitura

La fornitura comprende un morsetto per il collegamento alla linea bus, due coppie di viti.

Accessori

Per il completamento sono disponibili i seguenti accessori da ordinare separatamente:

  • 1 tasto quadrato, 2 tasti rettangolari verticali, 4 tasti quadrati o 4 tasti rettangolari orizzontali
  • cornice doppia versione Form o Flank
  • placca doppia con finestra da 60 x 55 mm
  • un adattatore in materiale plastico
  • un supporto metallico per montaggio su scatola rotonda o quadrata (interasse fori 71 mm)
Codice Colori LED Montaggio
EK-E13-TP-BG blu / verde con cornice doppia versione Form o Flank, senza cornice (versione ‘NF)
EK-E13-TP-RW bianco / rosso
Presa elettrica

La presa Schuko® (standard tedesco) modello Ekinex EK-PWS-DE è un dispositivo per installazione a parete di tipo 2P+T 16 A, per l’alimentazione di apparecchiature di uso domestico.

Funzioni / Caratteristiche
Pulsante
  • 4 canali (possibilità di programmare fino a 8 funzioni indipendenti)
  • 4 LED per ogni canale liberamente programmabili
  • 2 combinazioni di colori disponibili per i LED (blu/verde o bianco/rosso)
  • Funzione termostato ambiente
  • Sensore integrato di temperatura
  • Custodia in materiale plastico
  • Collegamento a linea bus mediante morsetto KNX
  • Pulsante e LED di programmazione sul frontale
  • Montaggio incassato a parete su scatola rotonda o quadrata
  • Grado di protezione IP20 (installato)
  • Peso 70 g (con supporto di montaggio)



Presa elettrica
  • Collegamento di utenze domestiche con tensione AC fino a 250 V ~
  • Protezione dei contatti mediante shutter
  • Montaggio su scatola a parete rotonda o quadrata
  • Terminali per cavi con sezione fino a 2,5 mm²
Configurazione e messa in servizio

Una descrizione dettagliata dei parametri è presente nel manuale applicativo del dispositivo. Per la configurazione e la messa in servizio è richiesto ETS5 o versioni successive. Programma applicativo per ETS: APEKE12TP##.knxprod (## = versione)

Vuoi configurare il tuo prodotto e creare un progetto su misura per te?
Con Ekinex Planner puoi definire il fabbisogno di un impianto, scegliere le finiture più adatte e dare un tocco personale ai comandi a parete.

Accedi al Planner
STEKE13E23TP_IT
  • v. 4.2 (30/05/2023)
  • PDF | 2,3 MB
  • Download
FISPE13E23TPIEX06
  • v. 6.0 (30/05/2023)
  • PDF | 1,1 MB
  • Download
FISPPWSDEIEXX03
  • v. 3 (22/03/2024)
  • PDF | 1,3 MB
  • Download
MAED213TP_IT
  • v. 4.3 (25/05/2023)
  • PDF | 3,9 MB
  • Download
APEKE12E13TP
  • v. 06 (21/03/2023)
  • ZIP | 2,4 MB
  • Download
CEEKE13E23TP
  • v. 1.0 (17/10/2022)
  • PDF | 851,7 KB
  • Download
CEEKPWSDE
DSEKE13TPPWSDE
