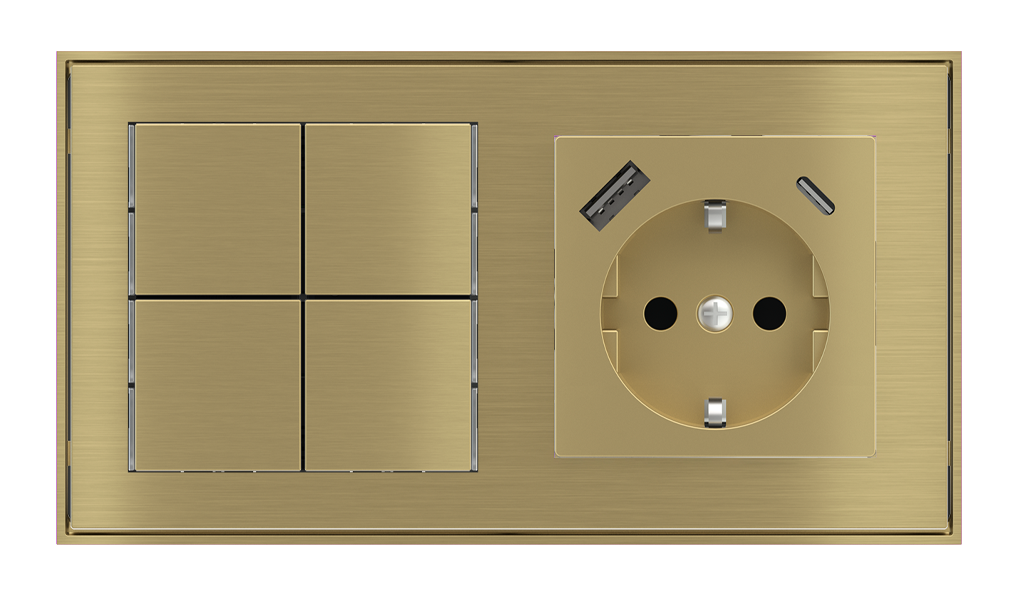

Pulsante Basic (NO LED) e presa elettrica per placca a 2 posti (modulo 60x55 mm) - Schuko USB

Serie 71

COD: EK-E23-TP | EK-PWS-DE-USB

  • Pulsante Basic (NO LED) e presa elettrica per placca a 2 posti (modulo 60x55 mm)  - Schuko USB Pulsante Basic (NO LED) e presa elettrica per placca a 2 posti (modulo 60x55 mm)  - Schuko USB
  • Pulsante Basic (NO LED) e presa elettrica per placca a 2 posti (modulo 60x55 mm)  - Schuko USB Pulsante Basic (NO LED) e presa elettrica per placca a 2 posti (modulo 60x55 mm)  - Schuko USB
  • Pulsante Basic (NO LED) e presa elettrica per placca a 2 posti (modulo 60x55 mm)  - Schuko USB Pulsante Basic (NO LED) e presa elettrica per placca a 2 posti (modulo 60x55 mm)  - Schuko USB
  • Pulsante Basic (NO LED) e presa elettrica per placca a 2 posti (modulo 60x55 mm)  - Schuko USB Pulsante Basic (NO LED) e presa elettrica per placca a 2 posti (modulo 60x55 mm)  - Schuko USB
  • Pulsante Basic (NO LED) e presa elettrica per placca a 2 posti (modulo 60x55 mm)  - Schuko USB Pulsante Basic (NO LED) e presa elettrica per placca a 2 posti (modulo 60x55 mm)  - Schuko USB
  • Pulsante Basic (NO LED) e presa elettrica per placca a 2 posti (modulo 60x55 mm)  - Schuko USB Pulsante Basic (NO LED) e presa elettrica per placca a 2 posti (modulo 60x55 mm)  - Schuko USB
  • Form
  • Flank
  • 'NF
  • Deep
  • Surface
  • Vista 3D
Descrizione

Il pulsante 4 canali Ekinex® serie 71 serve al comando on/off di utenze, alla dimmerazione di dispositivi di illuminazione, al controllo di azionamenti motorizzati per tapparelle o ad altre funzioni di comando e controllo programmabili. Il dispositivo dispone di un modulo di comunicazione bus KNX integrato ed è realizzato per montaggio in scatola da incasso a parete; è alimentato a tensione SELV per mezzo del bus KNX e non richiede alimentazione ausiliaria.

Dati tecnici
  • Alimentazione 30 Vdc mediante bus KNX
  • Assorbimento di corrente dal bus < 15 mA
Fornitura

La fornitura comprende un morsetto per il collegamento alla linea bus, due coppie di viti.

Accessori

Per il completamento sono disponibili i seguenti accessori da ordinare separatamente:

  • 1 tasto quadrato, 2 tasti rettangolari verticali, 4 tasti quadrati o 4 tasti rettangolari orizzontali
  • cornice doppia versione Form o Flank
  • placca doppia con finestra da 60 x 55 mm
  • un adattatore in materiale plastico
  • un supporto metallico per montaggio su scatola rotonda o quadrata (interasse fori 71 mm)
Presa elettrica

La presa Schuko® (standard tedesco) modello Ekinex EK-PWS-DE-USB è un dispositivo per installazione a parete di tipo 2P+T 16 A, per l’alimentazione di apparecchiature di uso domestico. È dotato di un’unità di alimentazione USB, sia tipo-A che tipo-C, per la ricarica di telefoni cellulari e in generale di tutti gli apparecchi elettronici ricaricabili mediante prese USB del medesimo tipo. È permessa la ricarica di due apparecchi contemporaneamente.

Funzioni / Caratteristiche
Pulsante
  • 4 canali (possibilità di programmare fino a 8 funzioni indipendenti)
  • Custodia in materiale plastico
  • Collegamento a linea bus mediante morsetto KNX
  • Pulsante e LED di programmazione sul frontale
  • Montaggio incassato a parete su scatola rotonda o quadrata
  • Grado di protezione IP20 (installato)
  • Peso 70 g (con supporto di montaggio)



Presa elettrica
  • Collegamento di utenze domestiche con tensione AC 250 V ~
  • Protezione dei contatti mediante shutter
  • Montaggio su scatola a parete rotonda o quadrata
  • Terminali per cavi con sezione fino a 2,5 mm²
  • Porte USB Tipo-A e Tipo-C per la ricarica di apparecchi elettronici quali smartphone, tablet, ecc.
Configurazione e messa in servizio

Una descrizione dettagliata dei parametri è presente nel manuale applicativo del dispositivo. Per la configurazione e la messa in servizio è richiesto ETS5 o versioni successive. Programma applicativo per ETS: APEKE22TP##.knxprod (## = versione)

Vuoi configurare il tuo prodotto e creare un progetto su misura per te?
Con Ekinex Planner puoi definire il fabbisogno di un impianto, scegliere le finiture più adatte e dare un tocco personale ai comandi a parete.

Accedi al Planner
STEKE13E23TP_IT
  • v. 4.2 (30/05/2023)
  • PDF | 2,3 MB
  • Download
FISPE13E23TPIEX06
  • v. 6.0 (30/05/2023)
  • PDF | 1,1 MB
  • Download
FISPPWSDEIEXX03
  • v. 3 (22/03/2024)
  • PDF | 1,3 MB
  • Download
MAEKE32E23TP_IT
  • v. 3.0 (17/10/2022)
  • PDF | 2,4 MB
  • Download
APEKE22E23TP
  • v. 0.1 (17/10/2022)
  • ZIP | 677,4 KB
  • Download
CEEKE13E23TP
  • v. 1.0 (17/10/2022)
  • PDF | 851,7 KB
  • Download
CEEKPWSDEUSB
DSEKE13TPPWSDEUSB
