Pulsante “virtuale” Signum

Signum

COD: EK-EV3-TP

  • Pulsante “virtuale” Signum Pulsante “virtuale” Signum
  • Pulsante “virtuale” Signum Pulsante “virtuale” Signum
  • Pulsante “virtuale” Signum Pulsante “virtuale” Signum
  • Deep
  • Surface
  • Vista 3D
Descrizione

Pulsante “virtuale” a standard KNX, ovvero basato su display IPS touch borderless, in cui ciascun tasto può essere personalizzato tramite app dedicata. É possibile modificare alcuni attributi di ciascun tasto anche dopo l’installazione, ad esempio posizione, simboli e testi.

Dati tecnici
  • Alimentazione 30 Vdc mediante bus KNX
  • Assorbimento di corrente in stand-by: 8 mA @30Vdc / max: 35 mA @30Vdc
  • Montaggio incassato a parete su scatola rotonda o quadrata
  • Grado di protezione IP20 (installato)
  • Custodia in materiale plastico
  • Classificazione climatica 3K5 e meccanica 3M2 (secondo EN 50491-2)
  • Grado di inquinamento 2 (secondo IEC 60664-1)
  • Dimensioni: 83 x 77 x 37 mm
  • Temperatura di funzionamento: 5... + 45°C
  • Temperatura di stoccaggio: 25... + 55°C
  • Temperatura di trasporto: 25... + 70°C
  • Umidità relativa: 95% non condensante
Fornitura

La fornitura comprende un morsetto per il collegamento alla linea bus, un supporto metallico per montaggio su scatola rotonda o quadrata (interasse fori 60 mm) e due coppie di viti.

Accessori
Per il completamento sono disponibili i seguenti accessori da ordinare separatamente:
  • placca quadrata in versione Deep o Surface con finestra da 30 x 60 mm
Codice Tipologia
EK-EV3-TP Pulsante virtuale Signum
EK-EV3-TP-TER Pulsante virtuale Signum con termostato
EK-EV3-TP-H Pulsante virtuale Signum con sensore di umidità
  Funzione
EK-EV2-V1-TER Voucher per abilitare la visualizzazione grafica della funzione termostato
EK-EV2-V1-AUD Voucher per abilitare la visualizzazione grafica della funzione audio
Video tutorial

Scopri il mondo SIGNUM attraverso i nostri video tutorial

Configurazione pagine dispositivo

Scopri tutte le funzionalità di SIGNUM scorrendo le diverse pagine del dispositivo

  • Pagina pulsanti
    Con i pulsanti è possibile comandare dispositivi di illuminazione, scenari e azionamenti motorizzati. La pressione prolungata può richiamare pagine grafiche per il controllo di precisione di elementi domotici.
  • Pagina regolazione luminosità
    Lo slider grafico permette un controllo di precisione di azionamenti motorizzati o luminescenti in percentuale.
  • Pagina regolazione temperatura colore
    È possibile abilitare una pagina dedicata al controllo della tonalità della luce emessa da una sorgente luminosa. Passando da una colorazione fredda a una più calda si potrà godere di un’atmosfera completamente diversa.
  • Pagina controllo motorizzazioni
    La pagina motorizzazioni, permette di controllare elementi di chiusura motorizzati tramite i pulsanti personalizzati con i simboli di salita e discesa.
  • Pagina termostato ambiente
    La pagina termostato, studiata per essere semplice e intuitiva, consente di monitorare la temperatura dell’ambiente e di controllare la temperatura desiderata.
  • Pagina aria condizionata
    La pagina aria condizionata consente di monitorare la temperatura di raffrescamento dell’ambiente, di controllare la temperatura desiderata, la posizione delle alette e la velocità di ventilazione.
  • Pagina audio
    La pagina audio consente di selezionare una sorgente audio, di cambiare il brano attualmente riprodotto e di alzare o abbassare il volume.
  • Pagina regolazioni audio
    La pagina regolazioni audio consente inoltre di controllare il livello del volume e l’equalizzazione degli alti e bassi.
  • Pagina protezione mediante codice PIN
    La pagina di protezione mediante codice PIN consente di utilizzare i vari comandi e funzioni solo ad utenti autorizzati.
Configurazione App Ekinex Tool

Attraverso l'App Ekinex Tool (disponibile per dispositivi iOS e Android) potrai interagire e personalizzare tutti i parametri del dispositivo.

  • Pagina principale
    Dalla pagina principale è possibile selezionare il tema (Gradient o Flat) e personalizzare i testi e i simboli dei pulsanti virtuali.
  • Pagina personalizzazione pulsanti
    Con uno swipe orizzontale è possibile scorrere tra le schermate della pulsantiera e personalizzare i relativi pulsanti.
  • Pagina libreria simboli
    L’applicazione dà accesso ad una libreria di 120 simboli in continuo aggiornamento.
  • Pagina impostazioni
    Dalla pagina impostazioni è possibile configurare principali parametri di funzionamento della pulsantiera: la luminosità del display, l’abilitazione dei sensori, il feedback aptico e il tempo di stand-by.
Funzioni / Caratteristiche
  • Possibilità di configurare fino a 4 pulsanti per schermata e fino a 3 schermate totali
  • Feedback di pressione haptico
  • Comando e dimmerazione di dispositivi di illuminazione
  • Controllo di azionamenti motorizzati per oscuranti (quali tapparelle, tende,
  • veneziane o avvolgibili)
  • Attributi per ogni tasto parzialmente programmabili
  • Display IPS RGB da 2,65”, 162 x 320 pixel, 262K colori con feedback aptico
  • Modulo Bluetooth BLE per connessione ad app di programmazione
  • Rilevamento temperatura ambiente mediante sensore integrato
  • Sensore di prossimità integrato nella placca (da ordinare separatamente)
  • Funzione termostato ambiente
  • Collegamento a linea bus mediante morsetto KNX
  • Montaggio incassato a parete su scatola rotonda o quadrata
  • Configurazione mediante App
Configurazione e messa in servizio
Per la configurazione e la messa in servizio è richiesto ETS5 o versioni successive. Programma applicativo per APEKEV2TP##.knxprod (## = versione)

Vuoi configurare il tuo prodotto e creare un progetto su misura per te?
Con Ekinex Planner puoi definire il fabbisogno di un impianto, scegliere le finiture più adatte e dare un tocco personale ai comandi a parete.

Accedi al Planner
STEKEV3TP_IT
  • v. 1.0 (17/05/2024)
  • PDF | 2,9 MB
  • Download
FISPEV3TPIEXX01
  • v. 1.0 (17/05/2024)
  • PDF | 1,4 MB
  • Download
MAEKEV3TP_IT
  • v. 1.5 (29/10/2024)
  • PDF | 4,2 MB
  • Download
APEKEV2TP-APEKEV3TP
  • v. 0.4...0.8 (29/10/2024)
  • ZIP | 3,6 MB
  • Download
TCEKEV3TP_IT
  • v. 1.0 (28/02/2024)
  • RTF | 103,3 KB
  • Download

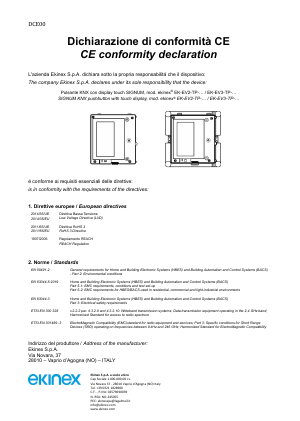

DECEKEV2EV3TP
  • v. 3.0 (01/02/2024)
  • PDF | 882,6 KB
  • Download
GUEKEV2TP_IT
  • v. 1.0 (21/11/2022)
  • PDF | 1,7 MB
  • Download
KNX_Certification_EK-EV3-TP
  • v. 1.0 (22/07/2024)
  • PDF | 771,4 KB
  • Download
