Dimmer DALI 12/48 Vdc 4 canali

Moduli barra DIN

COD: EK-GD1-DL-4-LV

Descrizione

Il dimmer DALI-2 a 4 canali permette il controllo della luminosità, temperatura e colore RGBW (DT6) di sorgenti led in bassa tensione. Alimentazione da 12 a 48Vdc, dimmerazione PWM. Conforme al nuovo standard FLICKER-FREE. Ingresso Bus DALI-2 riferimento norma IEC 62386.


Dati tecnici
  • Alimentazione dispositivo: 10,8 Vdc (min)... 52,8 Vdc (max)
  • Assorbimento di potenza (a 40°C): 480W totali
  • Assorbimento Dali 1.53mA
Il grafico monstra il fenomeno del Flickering in funzione alla frequenza, misurata in tutta la gamma di dimmerazione. I risultati riportati evidenziano la zona a basso rischio (gialla) e la zona senza effetto osservabile (verde). Definiti dalla IEEE 1789-20156.
Funzioni / Caratteristiche
  • Custodia in materiale plastico
  • Dispositivo da 4 unità modulari
  • Grado di protezione IP20 (dispositivo installato)



Funzionalità
  • Funzione memoria
  • Regolazione della luminosità fino allo spegnimento completo (dim-to-dark)
  • Livello minimo di luminosità: 0,1% (1% in push)
  • Modulazione PWM con frequenza impostabile (300/600/1200/2000Hz)
  • Curva di regolazione impostabile: lineare / quadratica / esponenziale
  • Accensione e spegnimento morbidi
  • Curva di output ottimizzata
Configurazione e messa in servizio
  • Dip-switch per impostazione modalità di funzionamento, frequenza  di dimmerazione connessioni
  • Morsetti a molla per una facile applicazione
STEKGD1DL4LV_IT
  • v. 1.3 (19/12/2023)
  • PDF | 1,9 MB
  • Download
FISPEKGDXDLXLVIE1
  • v. 1.0 (11/03/2024)
  • PDF | 1,8 MB
  • Download
TCEKGD1DL4LV_IT
  • v. 1.0 (19/04/2023)
  • RTF | 98,6 KB
  • Download
CEEKGD1DL4LV
  • v. 1.0 (30/04/2023)
  • PDF | 978,7 KB
  • Download

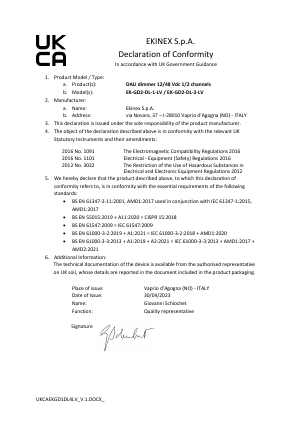

UKCAEKGD1DL4LV
  • v. 1.0 (29/03/2023)
  • PDF | 547,9 KB
  • Download
DQEKGD1DL4LV
