Dimmer DALI 90-230V~50/60Hz

COD: EK-GD2-DL-1-HV

Descrizione

Il dimmer in taglio di fase monocanale EK-GD2-DL-1-HV permette il controllo della luminosità di sorgenti led e alogene con tensione 90-230V~50/60Hz per un massimo di 220W. Ingresso Bus DALI-2 riferimento norma IEC 62386.

Dati tecnici

Dimmer monocanale con uscita a taglio di fase
Range di alimentazione: 90-230V~50/60Hz
Potenza massima erogata 230W
Ingressi di controllo: bus DALI
Carico massimo resistivo 1A per carichi elettronici e/o LED elettronici la potenza si dimezza
Diametro dei conduttori 12-30 AWG (0.05-2.5 mmq)
Temperatura stoccaggio Min: -40°C Max: 60°C

NOTE

Per carichi elettronici e/o LED considerare la potenza massima dimezzata rispetto al valore nominale.

Funzioni / Caratteristiche

Custodia in materiale plastico
Dispositivo ad installazione libera in scatole di derivazione o muro
Montaggio su guida profilata da 35 mm (mediante apposito supporto codice incluso)
Grado di protezione IP10 (dispositivo installato)

Funzionalità

Regolazione della luminosità fino allo spegnimento completo (dim-to-dark)
Livello minimo di luminosità: 1%
Curva di output ottimizzata

Configurazione e messa in servizio

Morsetti a vite per bus DALI, comando, alimentazione e sorgente LED

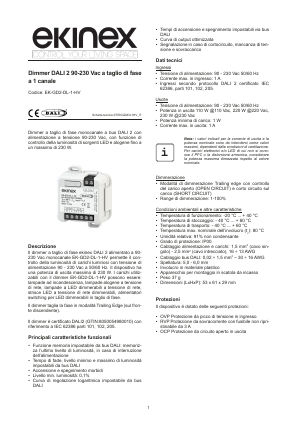

Scheda tecnica

STEKGD2DL1HV_IT

v. 1.4 (27/11/2023)
PDF | 1,7 MB
Download

Foglio istruzioni

FISPEKGDXDLXHV05

v. 5.0 (01/09/2023)
PDF | 1,2 MB
Download

Testo di capitolato

TCEKGD2DL1HV_IT

v. 1.0 (06/09/2023)
RTF | 101 KB
Download

Dichiarazione di conformità CE

CEEKGD2DL1HV

v. 1.0 (29/03/2023)
PDF | 992,7 KB
Download

Disegno

DQEKGD2DL1HV

DXF | 5,4 MB
Download
