Accoppiatore di linea/area

Moduli barra DIN

COD: EK-BA1-TP

Descrizione

L’accoppiatore di linea/area Ekinex® EK-BA1-TP può essere impiegato come accoppiatore di linea per collegare una linea secondaria con una linea principale, come accoppiatore di area per collegare una linea principale con una linea dorsale o come ripetitore di linea. Il dispositivo fornisce l’isolamento galvanico tra le due linee collegate e filtra il traffico in base alla posizione di installazione o alle tabelle di filtro per la comunicazione orientata ai gruppi. I LED frontali indicano lo stato di ogni linea bus e facilitano l’individuazione di problemi di comunicazione dovuti al carico del bus o a ritrasmissioni su entrambe le linee. Il dispositivo dispone di un modulo di comunicazione bus KNX integrato ed è realizzato per montaggio su guida profilata da 35 mm.

Dati tecnici
  • Alimentazione: 30 Vdc mediante bus KNX
  • Assorbimento di corrente (da linea bus principale): ca. 10 mA
Funzionalità
  • Soppressione della configurazione del dispositivo sulla linea secondaria
  • Abilitazione o disabilitazione del filtro dei messaggi di gruppo
  • Soppressione dei messaggi orientati a un dispositivo
  • Tracciamento del traffico sulla linea secondaria
  • Riduzione del numero di ritrasmissioni
Fornitura

La fornitura comprende due morsetti per il collegamento alle linee bus.

Funzioni / Caratteristiche
  • Custodia in materiale plastico
  • Pulsante e LED di programmazione sul frontale
  • LED per segnalazione di stato delle linee bus
  • Pulsante per attivazione funzioni speciali
  • Collegamento a linee bus mediante morsetti KNX
  • Montaggio su guida profilata da 35 mm (secondo EN 60715)
  • Dispositivo da 2 unità modulari (1 UM = 18 mm)
  • Grado di protezione IP20 (dispositivo installato)
  • Peso 100 g
Configurazione e messa in servizio

Una descrizione dettagliata dei parametri è presente nel manuale applicativo del dispositivo. Per la configurazione e la messa in servizio è richiesto ETS5 o versioni successive. Programma applicativo per ETS: APEKBA1TP##.knxprod (## = versione)

STEKBA1TP_IT_EKINEX_SPA
FISPBA1XTPIEXX0_EKINEX_SPA
MAEKBA1TP_IT_EKINEX_SPA
APEKBA1TP01
TCEKBA1TP_IT_EKINEX_SPA
DSEKBA1TP

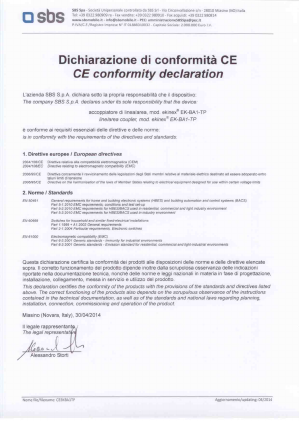

CEEKBA1TP
