Dimmer KNX 90-230V~50/60Hz 4 canali

Moduli barra DIN

COD: EK-GD1-TP-4-HV

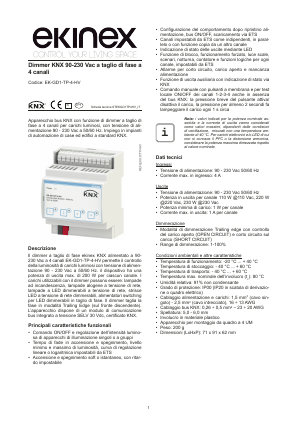

Descrizione

Apparecchio bus KNX con funzione di dimmer a taglio di fase a 4 canali per carichi luminosi, con tensione di alimentazione 90-230 Vac a 50/60 Hz. Impiego in impianti di automazione di case ed edifici a standard KNX.

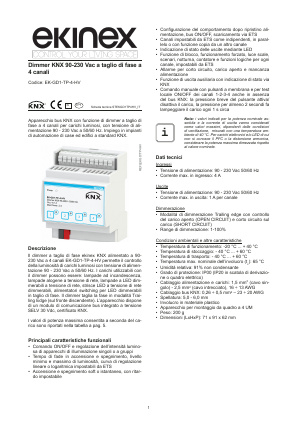

Dati tecnici
Ingressi
  • Tensione di alimentazione: 90-230 Vac 50/60 Hz
  • Corrente max. in ingresso: 4 A
Uscite
  • Tensione di alimentazione: 90-230 Vac 50/60 Hz
  • Potenza in uscita per canale: 110 W @110 Vac, 220 W @220 Vac, 230 W @230 Vac
  • Potenza minima di carico: 1 W per canale
  • Corrente max. in uscita: 1 A per canale
Dimmerazione
  • Modalità di dimmerazione Trailing edge con controllo del carico aperto (OPEN CIRCUIT) e corto circuito sul carico (SHORT CIRCUIT)
  • Range di dimmerazione: 1-100%

NOTE
I carichi utilizzabili con il dimmer possono essere: lampade ad incandescenza, lampade alogene a tensione di rete, lampade a LED dimmerabili a tensione di rete, strisce LED a tensione di rete dimmerabili, alimentatori switching per LED dimmerabili in taglio di fase. Il dimmer taglia la fase in modalità Trailing Edge (sul fronte discendente).

Funzioni / Caratteristiche
  • Temperatura di funzionamento: 20 °C ... + 40 °C
  • Temperatura di stoccaggio: 40 °C ... + 60 °C
  • Temperatura di trasporto: 40 °C ... + 60 °C
  • Temperatura max. nominale dell’involucro (tc): 80 °C
  • Umidità relativa: 91% non condensante
  • Grado di protezione: IP00 (IP20 in scatola di derivazione o quadro elettrico)
  • Cablaggio alimentazione e carichi: 1,5 mm2 (cavo singolo) 2,5 mm2 (cavo intrecciato), 16 ÷ 13 AWG
  • Cablaggio bus KNX: 0,26 ÷ 0,5 mm2 – 23 ÷ 20 AWG
  • Spellatura: 5,0 6,0 mm
  • Involucro in materiale plastico
  • Apparecchio per montaggio da quadro a 4 UM
  • Peso: 200 g
  • Dimensioni (LxHxW): 71 x 91 x 62 mm



Funzionalità
  • Comando ON/OFF e regolazione dell’intensità luminosa di apparecchi di illuminazione singoli o a gruppi
  • Tempo di fade in accensione e spegnimento, livello minimo e massimo di luminosità, curva di regolazione lineare o logaritmica impostabili da ETS
  • Accensione e spegnimento soft o istantaneo, con ritardo impostabile
  • Configurazione del comportamento dopo ripristino alimentazione, bus ON/OFF, scaricamento via ETS
  • Canali impostabili da ETS come indipendenti, in parallelo o con funzione copia da un altro canale
  • Indicazione di stato delle uscite mediante LED
  • Funzione di blocco, funzionamento forzato, luce scale, scenari, notturna, contatore e funzioni logiche per ogni canale, impostabili da ETS
  • Allarme per corto circuito, carico aperto e mancanza alimentazione
  • Funzione di uscita ausiliaria con indicazione di stato via KNX
  • Comando manuale con pulsanti a membrana e per test locale ON/OFF dei canali 1234 anche in assenza del bus KNX: la pressione breve del pulsante attiva/disattiva il carico, la pressione per almeno 2 secondi fa lampeggiare il carico ogni 1 s circa

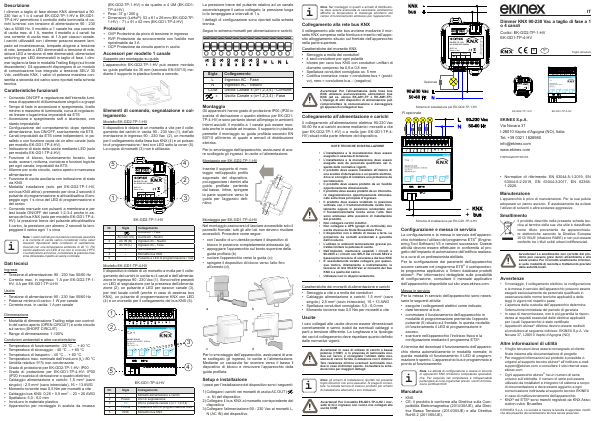

Configurazione e messa in servizio

Morsetti a molla per una facile applicazione
