Pulsante universale OMNIA (NO VOLTAGE)

Serie FF

COD: EK-ED2-NC | EK-ED2-NB

  • Pulsante universale OMNIA (NO VOLTAGE) Pulsante universale OMNIA (NO VOLTAGE)
  • Pulsante universale OMNIA (NO VOLTAGE) Pulsante universale OMNIA (NO VOLTAGE)
  • Pulsante universale OMNIA (NO VOLTAGE) Pulsante universale OMNIA (NO VOLTAGE)
  • Pulsante universale OMNIA (NO VOLTAGE) Pulsante universale OMNIA (NO VOLTAGE)
  • Pulsante universale OMNIA (NO VOLTAGE) Pulsante universale OMNIA (NO VOLTAGE)
  • Form
  • Flank
  • 'NF
  • Vista 3D
Descrizione

I dispositivi Ekinex® della serie FF OMNIA sono dei pulsanti con contatti puliti a bassa tensione 5-24 Vdc Dry contact (modello EK-ED2-NC-...) o Open Drain (modello EK-ED2-NB-...) per il comando on/off di utenze, di apparecchi di illuminazione, il controllo di azionamenti motorizzati o scenari e altre funzioni di comando, ad esempio per l’azionamento di relè posti sul retro o in scatola di derivazione. I dispositivi sono dotati di 8 uscite e 8 ingressi per il pilotaggio dei LED integrati. Le uscite a bassa tensione consentono ampia compatibilità con molti sistemi di controllo. I dispositivi sono realizzati per montaggio su scatola da incasso a parete, adatti a impieghi in ambito residenziale. Si integrano perfettamente con le parti estetiche della serie FF di Ekinex®.

Dati tecnici
  • Alimentazione led: 5-24 Vdc
  • Tensione contatti: 3,3-24 Vdc Dry contact
  • Corrente massima contatti: < 50mA (200mA per EK-ED2-NB)
  • Corrente di pilotaggio LED: impostabile tramite dip-switch
  • Elementi di comando e segnalazione: 8 pulsanti fisici, 8 led bianchi

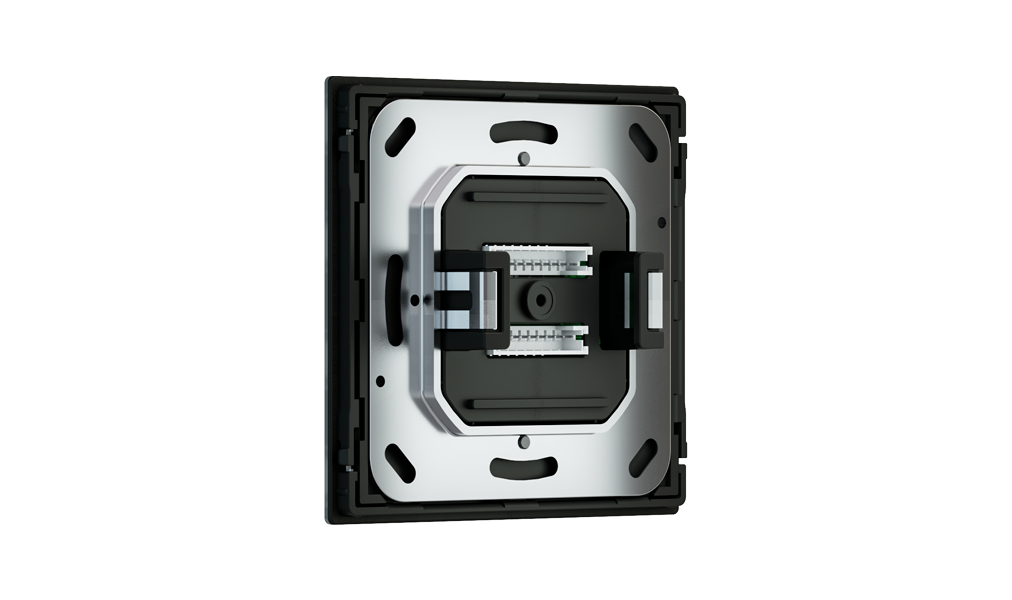

  • Collegamento fisico mediante cavi flat pre-assemblati o scheda posteriore con adattatore (da avvitare sul retro della pulsantiera) e contatti a molla
  • Esempi di utilizzo:
    1) Collegamento con interfacce universali dotate di ingressi e uscite digitali
    2) Collegamento di una serie di relè ad impulsi (diodo di protezione non fornito in dotazione)
    3) Collegamento plug-and-play di ingressi e uscite con interfaccia Crestron C2N-UNI8IO
  • Temperatura di funzionamento: - 5 ... + 45°C
  • Temperatura di stoccaggio: - 25 ... + 55°C
  • Temperatura di trasporto: - 25 ... + 70°C
  • Umidità relativa: 95% non condensante
  • Custodia in materiale plastico
  • Esecuzione per montaggio incassato a parete
  • Grado di protezione IP20 (apparecchio installato)
  • Classificazione climatica 3K5 e meccanica 3M2 (secondo EN 50491-2)
  • Grado di inquinamento 2 (secondo IEC 60664-1)
  • Peso 65 g (con supporto di montaggio)
  • Dimensioni (LxHxW) 82 x 79 x 19 mm (con adattatore)
Fornitura

La fornitura comprende il dispositivo, un supporto metallico quadrato, le viti in plastica e le viti di fissaggio (1 coppia di viti M2,9x25 mm e 1 coppia M2,9x38 mm a testa piana svasata).

Accessori

Per il completamento sono disponibili i seguenti accessori da ordinare separatamente:

  • EK-ACC-SCM: interfaccia universale con morsettiera
  • EK-ACC-CAA: connettore pre-cablato universale
  • EK-ACC-CAC: connettore pre-cablato per compatibilità prodotti Crestron (C2N-UNI8IO)
  • tasti quadrati o rettangolari
  • cornice quadrata versione Form o Flank
  • Pulsanti FF Omnia
    Pulsanti dotati di contatti puliti a bassa tensione (5-24 Vdc).

    Codice:
    EK-ED2-NC (Dry Contact)
    EK-ED2-NB (Open Drain)
  • Interfaccia universale con morsettiera
    Perfetta per qualsiasi tipo di interfacciamento, ideale per dispositivi già dotati di cablaggi esistenti.

    Codice: EK-ACC-SCM
  • Connettore pre-cablato universale
    Permette un installazione flessibile con ogni sistema di automazione.

    Codice: EK-ACC-CAA
  • Connettore pre-cablato (prodotti Crestron)
    Offre una soluzione diretta e immediata con i prodotti Crestron (C2N-UNI8IO), garantendo compatibilità e facilità d'uso.

    Codice: EK-ACC-CAC
Funzioni / Caratteristiche
  • Comando di apparecchi di illuminazione
  • Controllo di azionamenti motorizzati per oscuranti (come tapparelle, tende, veneziane o avvolgibili)
  • Differenti funzioni programmabili per pressione breve / pressione prolungata di un tasto
  • Pilotaggio di logiche e interfacce di terze parti
  • Pilotaggio relè (solo EK-ED2-NB)
  • LED per indicazione di stato
Configurazione e messa in servizio
  1. Standard con adattatore universale e morsettiera (cod. EK-ACC-SCM)
  2. Standard con cavo flat
  3. Dedicato con interfaccia Crestron C2N-UNI8IO

Vuoi configurare il tuo prodotto e creare un progetto su misura per te?
Con Ekinex Planner puoi definire il fabbisogno di un impianto, scegliere le finiture più adatte e dare un tocco personale ai comandi a parete.

Accedi al Planner
FISPEKED2NCBIEX0
  • v. 1.0 (18/10/2024)
  • PDF | 2 MB
  • Download
