Misuratore secondario di elettricità trifase KNX

Moduli barra DIN

COD: EK-MS1-TP-20D

Descrizione

Ciò che non si può misurare, non si può migliorare: Ekinex sostiene l’efficienza energetica degli edifici con la sua soluzione di Metering intelligente. Il misuratore secondario di elettricità trifase KNX di Ekinex è un dispositivo per la misurazione di energia elettrica attiva e reattiva con conteggio bidirezionale per energia importata ed energia esportata, corrente, tensione, potenza attiva e reattiva, fattore di potenza e altri parametri elettrici. I 3 circuiti di misura disponibili sono per attacco diretto fino a 20A e possono essere utilizzati anche come monofase indipendenti. Il dispositivo è dotato di un modulo integrato di comunicazione verso il bus KNX.

Il misuratore fornisce i parametri elettrici sul bus KNX, dispone di contatori totali/parziali, di comparatori e altre funzioni logiche, ed è configurabile tramite ETS per l’integrazione nel sistema di gestione energia con funzioni tipo controllo carichi o monitoraggio a soglia. Il dispositivo è realizzato in esecuzione per montaggio su guida DIN secondo EN 60715 all’interno di quadri e armadi elettrici.

Dati tecnici
  • Tensione nominale Un: 3x230/400 V AC (+/- 20%)
  • Frequenza nominale fn: 50 Hz
  • Corrente connessione diretta Imax 20 A
  • Assorbimento di corrente dal bus < 10 mA
Fornitura

La fornitura comprende un morsetto per il collegamento alla linea bus KNX.

Funzioni / Caratteristiche
  • Display OLED per visualizzazione delle informazioni misurate e di diagnostica
  • Misurazione bidirezionale dei parametri elettrici per circuiti monofase e trifase
  • Collegamento dei circuiti di misura con attacco diretto mediante morsetti a vite con sezione cavi fino a 4mm2
  • Precisione migliore del 2%
  • Collegamento a linea bus mediante morsetto KNX
  • Custodia in materiale plastico modulare da 4 UM (1 UM = 18 mm)
Configurazione e messa in servizio
FISPMSxTPTA20DIE0.PDF
  • v. 0 (28/01/2025)
  • PDF | 1,6 MB
  • Download

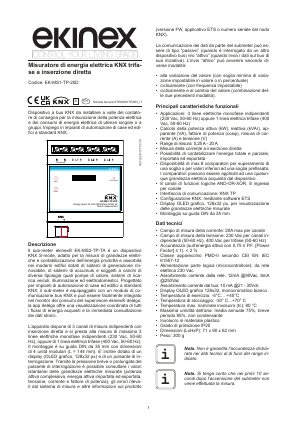

MAEKMSx_5TA_20D_IT
  • v. 1.0 (17/01/2025)
  • PDF | 1,9 MB
  • Download

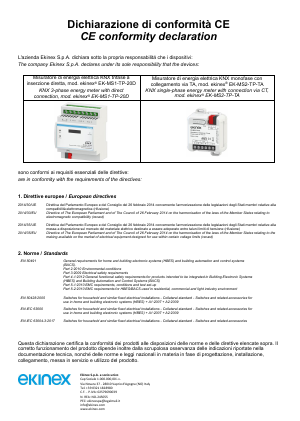

CEEKMSXTP
  • v. 1.0 (17/01/2025)
  • PDF | 873,8 KB
  • Download
UKCADCEKMSXTP
  • v. 1.0 (17/01/2025)
  • PDF | 415 KB
  • Download
