Dimmer 0-10 V 4 canali

COD: EK-GF1-TP

Descrizione

L’attuatore 0-10 V 4 canali Ekinex® EK-GF1-TP può essere impiegato come uscita di controllo 0-10 V o, in alternativa, per il controllo di alimentatori dimmerabili per LED. Nell’impiego per il controllo di LED, la selezione del colore può avvenire a scelta in modalità HSV o RGB e sono disponibili le funzioni scenario, sequenze predefinite, ripetizione di sequenze e random; la velocità di dimmerazione e il tempo di mantenimento sono programmabili. La tastiera a membrana permette il comando manuale ed è dotata di LED per l’indicazione di stato; un pulsante permette di commutare tra funzionamento automatico e manuale. Il dispositivo dispone di un modulo di comunicazione bus KNX integrato ed è realizzato per montaggio su guida profilata da 35 mm. L’alimentazione avviene per mezzo del bus KNX.

Dati tecnici

Alimentazione

Tensione (controllo): 30 Vdc mediante bus KNX
Tensione nominale di alimentazione stadio di uscita: 100-230Vac, 50/60Hz max 5W

Uscite

Numero: 4
Gamma: 0-10 V o 1-10V
Corrente max per canale: 50 mA

Fornitura

La fornitura comprende un morsetto per il collegamento alla linea bus.

Funzioni / Caratteristiche

Custodia in materiale plastico
Pulsante e LED di programmazione sul frontale
Tastiera a membrana con LED di segnalazione dello stato uscite
Pulsante per commutazione funzionamento automatico / manuale
Pulsante CH per controllo individuale o simultaneo canali
Pulsante HSV / RGB per modalità controllo colore
Collegamento a linea bus mediante morsetto KNX
Collegamento a utenze mediante morsetti a vite
Montaggio su guida profilata da 35 mm (secondo EN 60715)
Dispositivo da 4 unità modulari (1 UM = 18 mm)
Grado di protezione IP20 (dispositivo installato)

Configurazione e messa in servizio

Una descrizione dettagliata dei parametri si trova nel manuale d'uso dell'apparecchio. La configurazione e la messa in servizio richiedono ETS5 o versioni successive. Programma applicativo ETS: APEKGF1TP##.knxprod (## = rilascio).

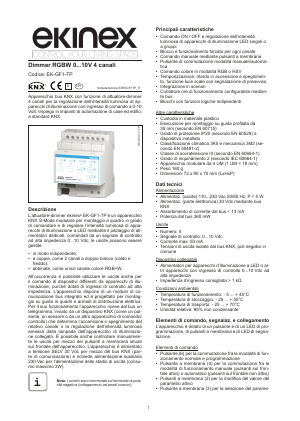

Scheda tecnica

STEKGF1TP_IT_EKINEX_SPA_v.1.0

PDF | 658,8 KB
Download

Foglio istruzioni

FISPGF1TPIEXX01_EKINEX_SPA

PDF | 654,2 KB
Download

Manuale applicativo

MAEKGC1GF1TP_IT - Release-v1.2

PDF | 2,4 MB
Download

Applicativo software ETS

APEKGF1TP

v. 03 (11/09/2024)
RAR | 490,9 KB
Download

Testo di capitolato

TCEKGF1TP_IT.RTF

RTF | 95,2 KB
Download

Disegno

DSEKGF1TP

DXF | 2,1 MB
Download

Dichiarazione di conformità CE

CEEKGF1TP

v. 1.0 (30/01/2019)
PDF | 304,7 KB
Download

Certificazione KNX

KNX_Certification_EK-GF1-TP

v. 0.3 (09/09/2024)
PDF | 770,5 KB
Download
