COD: EK-GD2-DL-2-L-01

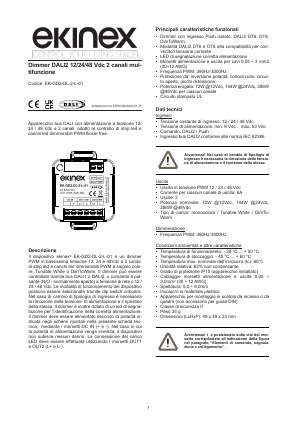

Il dispositivo EK-GD2-DL-2-L-01 è un dimmer PWM in bassissima tensione 12, 24 e 48Vdc a 2 canali, di strip led e carichi led dimmerabili PWM a singolo colore, Tunable White o DimToWarm. Il dimmer può essere controllato tramite bus DALI1 o DALI2, o comando a pulsante (N/O - normalmente aperto) a tensione di rete o 12 / 24 / 48 Vdc. Le modalità di funzionamento del dispositivo possono essere selezionate tramite dip switch onboard. Nel caso di cambio di tipologia di ingresso è necessaria la rimozione della tensione di alimentazione e il ripristino della stessa. Il dimmer è inoltre dotato di un led di segnalazione per l’identificazione della corretta alimentazione. Il dimmer deve essere alimentato secondo la polarità indicata negli schemi riportati nella presente scheda tecnica, mediante i morsetti DC IN (+ e -). Nel caso in cui la polarità di alimentazione venga invertita, il dispositivo non subisce nessun danno. La connessione del carico LED deve essere effettuata utilizzando i morsetti OUT1 e OUT2 (L+ e L-).
Il grafico mostra il fenomeno del Flickering in funzione alla frequenza, misurata in tutta la gamma di dimmerazione. I risultati riportati evidenziano la zona a basso rischio (gialla) e la zona senza effetto osservabile (verde). Definiti dalla IEEE 1789-20156.
.svg)
.svg)
Il montaggio, il collegamento elettrico, la configurazione e la messa in servizio dell’apparecchio possono essere eseguiti esclusivamente da personale qualificato in osservanza delle norme tecniche applicabili e delle leggi in vigore nei rispettivi paesi.
