Lettore di tessere KNX Secure

COD: EK-TO2-TP-B | EK-TO2-TP-W

  • Form
  • Flank
  • 'NF
  • Deep
  • Surface
  • Nero
  • Bianco
3D
Descrizione

Il lettore di tessere EK-TO2-TP consente la lettura della card semplicemente avvicinandola al dispositivo, fino a una distanza massima di 20 mm, abilitando l’accesso in base alle autorizzazioni configurate. Dotato di display retroilluminato e di un modulo di comunicazione bus KNX integrato, il dispositivo unisce prestazioni affidabili e design raffinato. È alimentato a tensione SELV tramite bus KNX e richiede alimentazione ausiliaria 12–24 Vac o 12–32 Vdc. Disponibile nelle versioni bianca o nera, è compatibile con le versioni Form, Flank, ‘NF, Deep e Surface con finestra da 60 mm, per una perfetta integrazione estetica in ogni ambiente.

Dati tecnici
  • Alimentazione 30 Vdc mediante bus KNX
  • Alimentazione ausiliaria 12-24 Vac o 12/32 Vdc
  • Lettore di tessere con tecnologia RFID MIFARE 13,56 MHz
Fornitura

La fornitura comprende un morsetto per il collegamento alla linea bus, un supporto in materiale plastico per montaggio su scatola rotonda o quadrata (interasse fori 60 mm) e due coppie di viti.

Accessori
  • smart-card EK-TCE-10 (logo Ekinex® in colore nero, confezione da 10 tessere) o EK-TCC-10 (personalizzata con logo del cliente, a richiesta)
  • cornice quadrata versione Form o Flank
  • placca quadrata con finestra da 60 x 60 mm
  • adattatore in materiale plastico
Versioni
  • EK-TO2-TP-B (nero)
  • EK-TO2-TP-W (bianco)

Funzioni / Caratteristiche
  • Display retroilluminato con simboli:
    DND (Do Not Disturb, LED Rosso)
    MUR (Make Up Room, LED VERDE)
    RFID (non retroilluminato)
    LED RGB per funzioni generiche, pulsante campanello con LED Bianco
  • Rilevazione presenza tramite bus e comunicazione verso sistema di supervisione tramite bus KNX TP (twisted pair)
  • Protocollo KNX Secure
  • Gestione ospite della struttura ricettiva in base alla prenotazione e al periodo di check-in/check-out; gestione utenti di servizio in base a fasce orarie e passe-partout
  • Uscita programmabile in base alla convalida tessera o come attuatore attivabile da telegrammi KNX. Ritardo all’estrazione della tessera configurabile per gestione luci di cortesia
  • Due ingressi digitali disponibili per collegamento di pulsante tradizionale (con funzione di commutazione, dimmerazione o tapparella/tenda) o contatto di segnalazione (esempio apertura finestra)
  • Custodia in materiale plastico
  • Collegamento a linea bus mediante morsetto KNX
  • Montaggio incassato a parete su scatola rotonda/quadrata
  • Grado di protezione IP20 (installato)
  • Dimensioni: 80 x 80 x 35 mm
  • Peso ca 50 g (con supporto di montaggio)
Configurazione e messa in servizio

Per la configurazione dei parametri dell’apparecchio occorre caricare nel programma ETS® il corrispondente programma applicativo o l’intero database prodotti ekinex®.

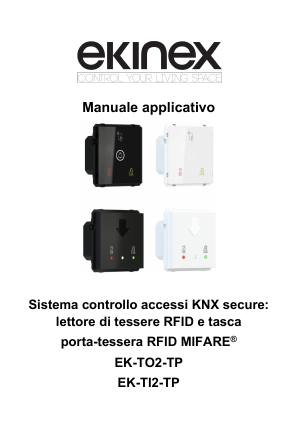

Per informazioni dettagliate sulle possibilità di configurazione, consultare il manuale applicativo dell’apparecchio.

Nota. Le funzioni di programmazione dell’indirizzo fisico e le funzioni di automazione vengono effettuate tramite il software ETS. Per realizzare le funzioni specifiche di controllo accessi per il lettore e la tasca e per la programmazione delle tessere, occorre utilizzare il software ekinex® accédo.

Per la messa in servizio dell’apparecchio sono necessarie le seguenti attività:

  • eseguire i collegamenti elettrici come indicato sopra
  • fornire tensione al bus KNX
  • attivare l’alimentazione ausiliaria 12/24 Vac/dc
  • commutare il funzionamento dell’apparecchio in modlità di programmazione premendo l’apposito pulsante situato sul lato sinistro del dispositivo (osservandolo frontalmente). In questa modalità di funzionamento il LED di programmazione è acceso
  • scaricare nell’apparecchio l’indirizzo fisico e la configurazione mediante il programma ETS®

Nota. A differenza di altri apparecchi KNX, la programmazione con ETS è possibile solamente se viene fornita sia l’alimentazione bus, sia l’alimentazione ausiliaria 12/24 Vac/dc.

Vuoi configurare il tuo prodotto e creare un progetto su misura per te?
Con Ekinex Planner puoi definire il fabbisogno di un impianto, scegliere le finiture più adatte e dare un tocco personale ai comandi a parete.

Accedi al Planner

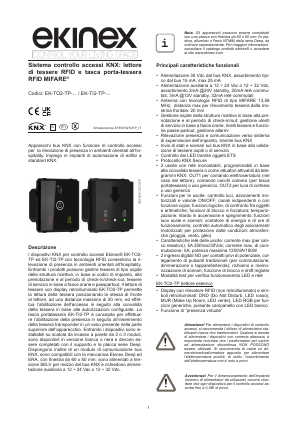

STEKTO2TI2TP_IT
