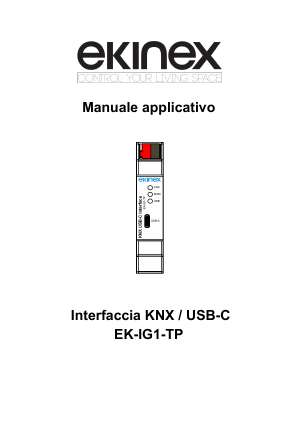

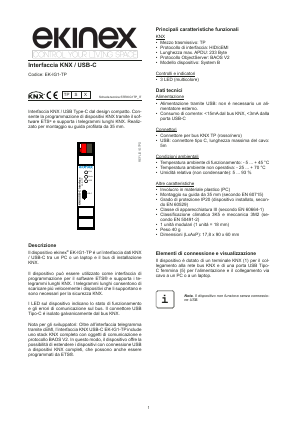

Interfaccia KNX / USB-C

Il dispositivo EK-IG1-TP può essere utilizzato come interfaccia di programmazione per il software ETS® e supporta i telegrammi lunghi (Long Frames) KNX. I telegrammi lunghi consentono un download più rapido sui dispositivi che li supportano e sono necessari per la sicurezza KNX.
I LED sul dispositivo indicano lo stato operativo e gli errori di comunicazione sul bus. Il connettore USB (USB tipo C) è isolato galvanicamente dal bus KNX.

Dati tecnici

Alimentazione

• Alimentazione fornita tramite il bus KNX (21-30 Vdc)
• Alimentazione tramite USB: non è necessario un alimentatore esterno.
• Consumo di corrente: <15mA dal bus KNX, <3mA dalla porta USB-C

Connettori

• Connettore per bus KNX TP (rosso/nero)
• USB: connettore tipo C, lunghezza massima del cavo: 5m

Condizioni ambientali

• Temperatura ambiente di funzionamento: - 5 ... + 45 °C
• Temperatura ambiente non operativa: - 25 ... + 70 °C
• Umidità relativa (non condensante): 5 ... 93 %

Altre caratteristiche

• Involucro in materiale plastico (PC)
• Montaggio su guida da 35 mm (secondo EN 60715)
• Grado di protezione IP20 (dispositivo installato, secondo EN 60529)
• Classe di apparecchiatura III (secondo EN 60664-1)
• Classificazione climatica 3K5 e meccanica 3M2 (secondo EN 50491-2)
• 1 unità modulari (1 unità = 18 mm)
• Peso 40 g
• Dimensioni (LxAxP): 17,8 x 90 x 60 mm
