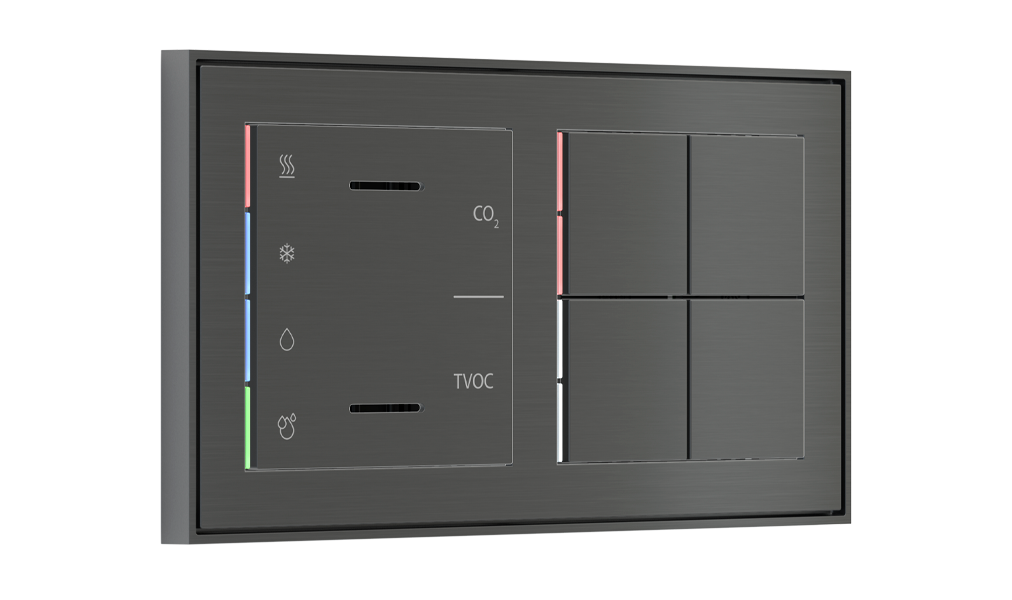

Multisensore di qualità dell'aria con regolatore e pulsante per placca a 2 posti

Serie 71

COD: EK-ES3-TP | EK-E13-TP-..

  • Multisensore di qualità dell'aria con regolatore e pulsante per placca a 2 posti Multisensore di qualità dell'aria con regolatore e pulsante per placca a 2 posti
  • Multisensore di qualità dell'aria con regolatore e pulsante per placca a 2 posti Multisensore di qualità dell'aria con regolatore e pulsante per placca a 2 posti
  • Multisensore di qualità dell'aria con regolatore e pulsante per placca a 2 posti Multisensore di qualità dell'aria con regolatore e pulsante per placca a 2 posti
  • Multisensore di qualità dell'aria con regolatore e pulsante per placca a 2 posti Multisensore di qualità dell'aria con regolatore e pulsante per placca a 2 posti
  • Multisensore di qualità dell'aria con regolatore e pulsante per placca a 2 posti Multisensore di qualità dell'aria con regolatore e pulsante per placca a 2 posti
  • Multisensore di qualità dell'aria con regolatore e pulsante per placca a 2 posti Multisensore di qualità dell'aria con regolatore e pulsante per placca a 2 posti
  • Form
  • Flank
  • 'NF
  • Deep
  • Surface
  • Vista 3D
Descrizione

l multisensore con regolatore Ekinex® è un dispositivo KNX S-mode per la regolazione indipendente della temperatura di un ambiente o una zona di un edificio. Il modulo comprende 3 sensori: temperatura, umidità percentuale e qualità dell’aria, espressa in termini di TVOC (Total Volatile Organic Compounds) o CO2 equivalente. Può funzionare anche da regolatore per queste tre grandezze, valide per un unica zona da controllare. I LED frontali segnalano lo stato di riscaldamento, raffreddamento, deumidificazione, umidificazione e soglia di TVOC o CO2. Il pulsante e il LED di programmazione sono disposti sul frontale nella zona sotto il tasto. Il dispositivo dispone di un modulo di comunicazione bus KNX integrato ed è realizzato per montaggio in scatola da incasso a parete; è alimentato a tensione SELV per mezzo del bus KNX e non richiede alimentazione ausiliaria.

Dati tecnici
  • Alimentazione 30 Vdc mediante bus KNX
  • Assorbimento di corrente dal bus < 13 mA
  • Potenza max dal bus < 390 mW
Fornitura

La fornitura comprende un morsetto per il collegamento alla linea bus, due coppie di viti.

Pulsante

Il pulsante 4 canali Ekinex® serie 71 serve al comando on/off di utenze, alla dimmerazione di dispositivi di illuminazione, al controllo di azionamenti motorizzati per tapparelle o ad altre funzioni di comando e controllo programmabili. Grazie al sensore di temperatura integrato, il pulsante può svolgere la funzione di regolatore di temperatura per un ambiente o una zona. I LED di segnalazione possono essere a scelta nelle combinazioni di colori blu/verde o bianco/rosso. Il dispositivo dispone di un modulo di comunicazione bus KNX integrato ed è realizzato per montaggio in scatola da incasso a parete; è alimentato a tensione SELV per mezzo del bus KNX e non richiede alimentazione ausiliaria.

Dati tecnici
  • Alimentazione 30 Vdc mediante bus KNX
  • Assorbimento di corrente dal bus < 15 mA
Fornitura

La fornitura comprende un morsetto per il collegamento alla linea bus, due coppie di viti.

Codice Colori LED Montaggio
EK-E13-TP-BG blu / verde con cornice doppia versione Form o Flank, senza cornice (versione ‘NF)
EK-E13-TP-RW bianco / rosso
Accessori

Per il completamento sono disponibili i seguenti accessori da ordinare separatamente:

  • 1 copertura frontale completa con modularità 60 x 60 mm
  • 1 tasto quadrato, 2 tasti rettangolari verticali, 4 tasti quadrati o 4 tasti rettangolari orizzontali
  • cornice doppia versione Form o Flank
  • placca doppia con finestra da 60 x 60 mm
  • un adattatore in materiale plastico
  • un supporto metallico per montaggio su scatola rotonda o quadrata (interasse fori 71 mm)
Funzioni / Caratteristiche
Multisensore
  • Sensori integrati di temperatura e umidità relativa
  • Sensore COV (Composti Organici Volatili) con segnale di uscita per CO2 equivalente e TVOC
  • Funzione di termostato ambiente
  • Funzione di regolatore a soglia per umidità relativa, TVOC e CO2
  • Disponibile un segnale d’allarme sul livello CO2 utile anche per ottenere 1 punto di certificazione LEED.
  • Compatibilità con attuatori Belimo per il controllo di serrande in cassette VAV e di valvole a 6 vie
  • Custodia in materiale plastico
  • Collegamento a linea bus mediante morsetto KNX
  • Pulsante e LED di programmazione sul frontale
  • Montaggio incassato a parete su scatola rotonda o quadrata (interasse fori 60 mm)
  • Grado di protezione IP20 (installato)
  • Peso 90 g (con supporto di montaggio)



Pulsante
  • 4 canali (possibilità di programmare fino a 8 funzioni indipendenti)
  • 4 LED per ogni canale liberamente programmabili
  • 2 combinazioni di colori disponibili per i LED (blu/verde o bianco/rosso)
  • Funzione termostato ambiente
  • Sensore integrato di temperatura
  • Custodia in materiale plastico
  • Collegamento a linea bus mediante morsetto KNX
  • Pulsante e LED di programmazione sul frontale
  • Montaggio incassato a parete su scatola rotonda o quadrata
  • Grado di protezione IP20 (installato)
  • Peso 70 g (con supporto di montaggio)
Configurazione e messa in servizio

Una descrizione dettagliata dei parametri è presente nel manuale applicativo del dispositivo. Per la configurazione e la messa in servizio è richiesto ETS5 2.0 o versioni successive. Programma applicativo per ETS: APEKES2TP##.knxprod (## = versione)

Vuoi configurare il tuo prodotto e creare un progetto su misura per te?
Con Ekinex Planner puoi definire il fabbisogno di un impianto, scegliere le finiture più adatte e dare un tocco personale ai comandi a parete.

Accedi al Planner
STEKES3TP_IT
  • v. 2.0 (17/10/2022)
  • PDF | 1,8 MB
  • Download
FISPE13E23TPIEX06
  • v. 6.0 (30/05/2023)
  • PDF | 1,1 MB
  • Download
FISPES3TPIEXXX1
  • v. 1.0 (17/10/2022)
  • PDF | 1,1 MB
  • Download
MAEKES3TP_IT
  • v. 2.0 (17/10/2022)
  • PDF | 3,1 MB
  • Download
APEKES2ES3TP
  • v. 0.1 (17/10/2022)
  • ZIP | 409,9 KB
  • Download
TCEKES3TP_IT
  • v. 2.0 (17/10/2022)
  • RTF | 89,2 KB
  • Download
DSEKES3TPRWE13
