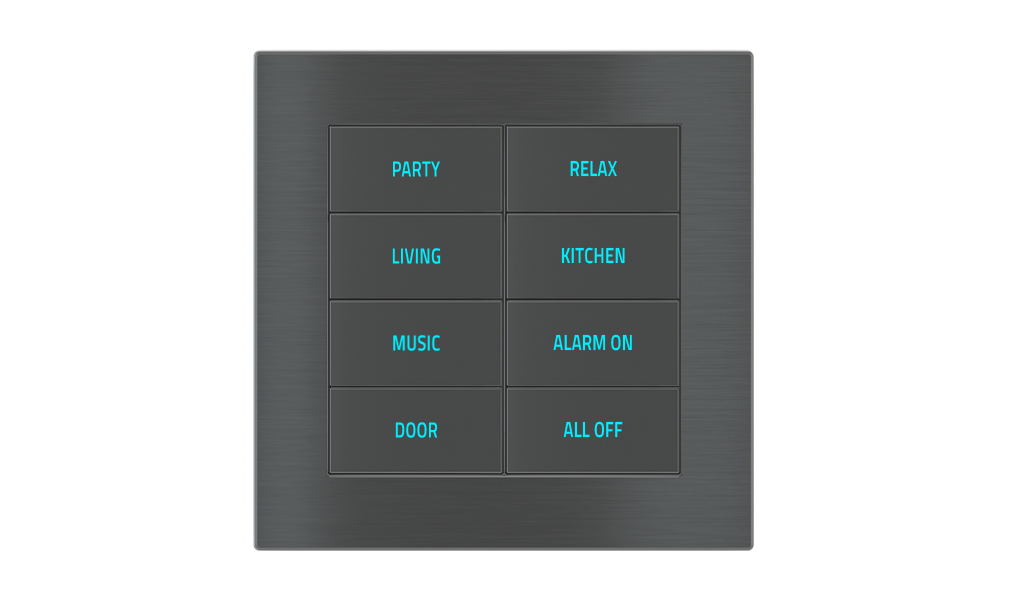

Pulsante 8 tasti con testi/simboli retroilluminati e sensore di prossimità

Serie 20venti

COD: EK-E2E-TP-8

  • Pulsante 8 tasti con testi/simboli retroilluminati e sensore di prossimità Pulsante 8 tasti con testi/simboli retroilluminati e sensore di prossimità
  • Pulsante 8 tasti con testi/simboli retroilluminati e sensore di prossimità Pulsante 8 tasti con testi/simboli retroilluminati e sensore di prossimità
  • Pulsante 8 tasti con testi/simboli retroilluminati e sensore di prossimità Pulsante 8 tasti con testi/simboli retroilluminati e sensore di prossimità
  • Deep
  • Surface
  • Vista 3D
Descrizione

Il pulsante 8 tasti Ekinex® serie 20venti serve al comando on/off di utenze, alla dimmerazione di apparecchi di illuminazione, al controllo di azionamenti motorizzati per tapparelle o ad altre funzioni di comando e controllo programmabili. Grazie al sensore di temperatura integrato, il pulsante può svolgere la funzione di regolatore di temperatura per un ambiente o una zona. LED RGB backlight per ogni tasto. L’apparecchio dispone di un modulo di comunicazione bus KNX integrato ed è realizzato per montaggio in scatola da incasso a parete.

Dati tecnici
  • Alimentazione 30 Vdc mediante bus KNX
  • Assorbimento di corrente dal bus < 17 mA
Fornitura

La fornitura comprende un morsetto per il collegamento alla linea bus, due coppie di viti.

Accessori

Per il completamento sono disponibili i seguenti accessori da ordinare separatamente:

  • 8 tasti rettangolari da 30 x 15 mm in materiale plastico con o senza testi/simboli retroilluminati
  • placca quadrata in versione Deep o Surface con finestra da 60 x 60 mm
  • un adattatore in materiale plastico
  • un supporto metallico per montaggio su scatola rotonda o quadrata (interasse fori 60 mm)
Funzioni / Caratteristiche
  • Versioni a 8 tasti (possibilità di configurare fino a 8 funzioni indipendenti)
  • LED RGB per ogni tasto liberamente programmabile
  • Sensore integrato di temperatura
  • Sensore di prossimità integrato
  • Funzione termostato ambiente
  • Custodia in materiale plastico
  • Collegamento a linea bus mediante morsetto KNX
  • Montaggio incassato a parete su scatola rotonda o quadrata
  • Grado di protezione IP20 (installato)
Configurazione e messa in servizio

Una descrizione dettagliata dei parametri è presente nel manuale applicativo del dispositivo. Per la configurazione e la messa in servizio è richiesto ETS5 o versioni successive. Programma applicativo per ETS: APEKE2ETP##.knxprod (## = versione)

Vuoi configurare il tuo prodotto e creare un progetto su misura per te?
Con Ekinex Planner puoi definire il fabbisogno di un impianto, scegliere le finiture più adatte e dare un tocco personale ai comandi a parete.

Accedi al Planner
STEKE2ETP4_IT
  • v. 1.0 (01/03/2024)
  • PDF | 2 MB
  • Download
FISPE2ETP48IEX00
  • v. 1 (01/03/2024)
  • PDF | 1,3 MB
  • Download
MAEKE2ETP4_IT
  • v. 1.1 (08/05/2024)
  • PDF | 4 MB
  • Download
APEKE20-E2E-TP4-8
  • v. 0.1 (01/03/2024)
  • ZIP | 2,2 MB
  • Download
TCEKE2ETP48_IT
  • v. 1.0 (01/03/2024)
  • RTF | 94 KB
  • Download
CEEKE2ETP48
  • v. 1.0 (22/01/2024)
  • PDF | 845,5 KB
  • Download
KNX_Certification_EK-E20-TP-8T-PN
  • v. 5.0 (01/08/2023)
  • PDF | 774,4 KB
  • Download
DSEKE20TP8TP
