Dimmer DALI 12/48 Vdc 4 canali multifunzione

COD: EK-GD1-DL-4-L-01

Descrizione

Il dimmer ekinex a standard DALI 2 con 4 canali EKGD1-DL-4-L-01 è alimentato a 12 / 24 / 48 Vdc con dimmerazione PWM flicker free e permette il controllo di luminosità, bianco dinamico (TW) e colore RGBW (DT6 e DT8) per LED a bassa tensione. Gli ingressi sono di tipo bus DALI 2 conforme alla norma IEC 62386. Le impostazioni della modalità di utilizzo avvengono tramite selettore locale a dip-switch.

Dati tecnici

Ingressi

Tensione costante di ingresso: 12 / 24 / 48 Vdc
Tensione di alimentazione: 8 ÷ 53 Vdc

Uscite

Numero di uscite: 4
Uscita in tensione PWM 12 / 24 / 48 Vdc
Tipo di carico: monocolore, Tunable White, RGB, RGBW
Corrente di uscita: da 0A a 8A per canale
Corrente di uscita in modalità monocanale da 0A a 32A (1536W @48Vdc)
Potenza nominale per uscita @12Vdc: 96 W
Potenza nominale per uscita @24Vdc: 192 W
Potenza nominale per uscita @48Vdc: 384 W

Comando

Tipi di comando: DALI2 DT6 DT8, 0-10V / 1-10V, PUSH, potenziometro lineare, interruttore, sensore, taglio di fase, DMX512A-RDM, BLE

Il grafico monstra il fenomeno del Flickering in funzione alla frequenza, misurata in tutta la gamma di dimmerazione. I risultati riportati evidenziano la zona a basso rischio (gialla) e la zona senza effetto osservabile (verde). Definiti dalla IEEE 1789-20156.

Funzioni / Caratteristiche

Dimmer con ingressi PUSH isolati, potenziometro 0-10/1-10 attivo e passivo, interruttore, sensore, taglio di fase, DALI2 DT6, DALI2 DT8, DMX512ARDM, BLE
Funzionalità master/slave su DMX512A-RDM
LED di stato dei canali di uscita e di configurazione del dimmer
Frequenza PWM: 390Hz - 3000Hz - 10000Hz
Protezione da inversione di polarità, cortocircuito, circuito aperto e picchi di tensione
Selettore a dip-switch per l’impostazione della modalità di funzionamento

Configurazione e messa in servizio

Le attività di configurazione e messa in servizio del dispositivo devono essere effettuate in conformità al progetto dell’impianto di automazione dell’edificio realizzato a cura di un professionista abilitato.

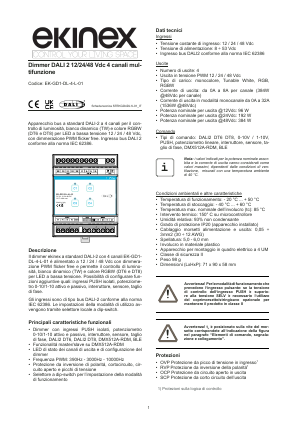

Scheda tecnica

STEKGD1DL4L01_IT

v. 1.0 (27/02/2026)
PDF | 7,3 MB
Download

Foglio istruzioni

FISPEKGD1DL4L01IE0

v. 0 (19/03/2026)
PDF | 1,2 MB
Download

Testo di capitolato

TCEKGD1DL4L01

v. 1.0 (25/02/2026)
RTF | 97,4 KB
Download

Dichiarazione di conformità CE

CEEKGD1DL4L01

v. 1.0 (12/05/2026)
ZIP | 757,5 KB
Download

UKCA statement

UKCADCGD1DL4L01

v. 1.0 (25/02/2026)
PDF | 161,5 KB
Download

Disegno

DQEKGD1DL4L01

DXF | 1,5 MB
Download
