Termostato ambiente per scatola rettangolare

COD: EK-E72-TP-R

Form
Flank
'NF

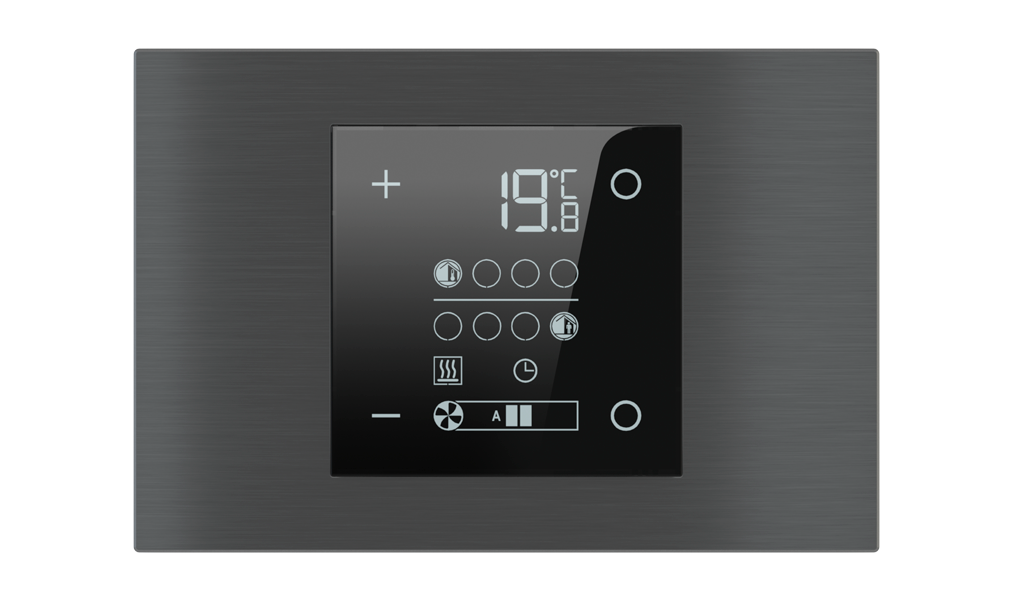

Deep
Surface
Vista 3D

DESCRIZIONE

Apparecchio bus KNX con funzione di termostato ambiente. Impiego in impianti di automazione di case ed edifici a standard KNX. Misurazione di temperatura mediante il sensore integrato. Interfaccia utente costituita da display LCD retroilluminato e quattro pulsanti capacitivi. Montaggio a parete su scatola da incasso rettangolare a 3 posti a standard italiano. Alimentazione dal bus. Morsetto bus e supporto di montaggio compresi nella fornitura.

Versioni da completare con una cornice rettangolare delle serie form o flank:
EK-E72-TP-R

Versioni 'NF (No Frame):
EK-E72-TP-NF-R (profilo laterale in colore nero)
EK-E72-TP-NFW-R (profilo laterale in colore bianco)

L'apparecchio va completato con una placca rettangolare EK-PRS-... (da ordinare separatamente).

FUNZIONI / CARATTERISTICHE

Misurazione di temperatura mediante il sensore integrato con possibilità di invio del valore sul bus
Regolazione della temperatura ambiente a 2 punti (tipo ON/OFF) o proporzionale (PWM o continuo)
Modi di conduzione: riscaldamento e raffreddamento con possibilità di commutazione locale o via bus
Modi operativi: comfort, standby, economy e protezione edificio con setpoint distinti per funzionamento in riscaldamento e raffreddamento
Commutazione automatica del modo operativo in funzione di presenza o apertura finestre
Media pesata di due valori di temperatura
Visualizzazione di temperatura (misurata, setpoint, esterna in °C o °F), allarmi ed errori (con codifica alfanumerica)
Segnalazione apertura finestre

CONFIGURAZIONE E MESSA IN SERVIZIO

Una descrizione dettagliata dei parametri è presente nel manuale applicativo del dispositivo. Per la configurazione e la messa in servizio è richiesto ETS5 o versioni successive. Programma applicativo per ETS: APEKE72TP##.knxprod (## = versione)

Vuoi configurare il tuo prodotto e creare un progetto su misura per te?
Con Ekinex Planner puoi definire il fabbisogno di un impianto, scegliere le finiture più adatte e dare un tocco personale ai comandi a parete.

Accedi al Planner

DOWNLOAD

Scheda tecnica

Foglio istruzioni

Manuale applicativo

Applicativo software ETS - v.03 (26/06/2017)

Testo di capitolato

Disegno

Dichiarazione di conformità - v.2.0 (13/05/2022)

Dichiarazione di conformità

Dichiarazione di conformità - v.2.0 (13/05/2022)

Guida utente

Certificazione KNX
