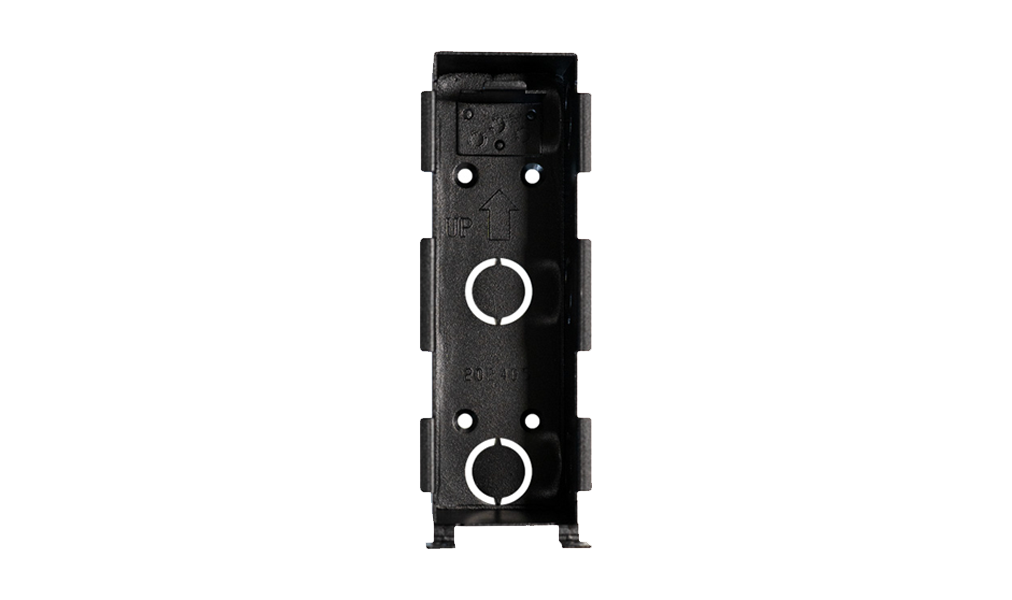

Scatola da incasso per Accédo Key

COD: EK-ACC-KEY-IW

Descrizione

La scatola da incasso è progettata per l'installazione a parete di Accédo Key. Realizzata in materiale metallico ad elevata resistenza, garantisce un fissaggio stabile, una corretta gestione del cablaggio e la predisposizione per il drenaggio dell'acqua, assicurando un'installazione sicura e durevole.

Montaggio

Praticare nella parete un foro rettangolare di 135 × 42 × 38 mm (H × L × P), in funzione della posizione del cavo uscente.
Lasciare uno spazio nella parte inferiore del vano per consentire il corretto drenaggio dell'acqua.
Inserire la scatola da incasso nel foro verificando che le alette laterali risultino correttamente appoggiate alla parete.
Utilizzare la scatola come dima e segnare sul muro il centro dei quattro fori di fissaggio.
Rimuovere la scatola dal vano.
Praticare i quattro fori di fissaggio utilizzando una punta da Ø 6 mm.
Inserire i quattro tasselli in plastica nei fori praticati.
Rimuovere le coperture dedicate al passaggio dei cavi e far transitare il cablaggio attraverso le aperture predisposte.
Reinserire la scatola nel foro della parete.
Fissare la scatola avvitando le quattro viti ST4 × 20 ai tasselli.
Verificare che le alette laterali siano correttamente fissate e leggermente sporgenti per consentire il successivo aggancio del dispositivo Accédo Key.
Controllare infine che sia presente lo spazio inferiore necessario al drenaggio.

Funzioni / Caratteristiche

Scatola da incasso per Accédo Key
Struttura metallica ad elevata resistenza meccanica
Installazione ad incasso su parete
Predisposizione per fissaggio mediante 4 punti di ancoraggio
Aperture pretranciate per il passaggio dei cavi
Sistema di aggancio con alette laterali per il montaggio del dispositivo
Predisposizione per il drenaggio dell'acqua sul fondo della scatola
Dimensioni vano di incasso: 135 × 42 × 38 mm (H × L × P)
Compatibile con fissaggio tramite tasselli Ø 6 mm e viti ST4 × 20
Progettata per installazioni interne ed esterne
