Controllo carichi

Delégo offre una potente logica di controllo carichi, che opera tenendo sotto controllo uno o più valori di assorbimento, ed intervenendo con il distacco delle utenze predisposte al superamento di una soglia di allarme, secondo una precisa priorità impostata a priori dall’installatore e modificabile a piacimento dall’utente finale attraverso la app. L’utente può anche decidere che per un determinato tempo, un’utenza non debba essere staccata in caso di superamento della soglia; è sufficiente in questo caso impostarla in modalità manuale, sempre attraverso la app o un browser internet.

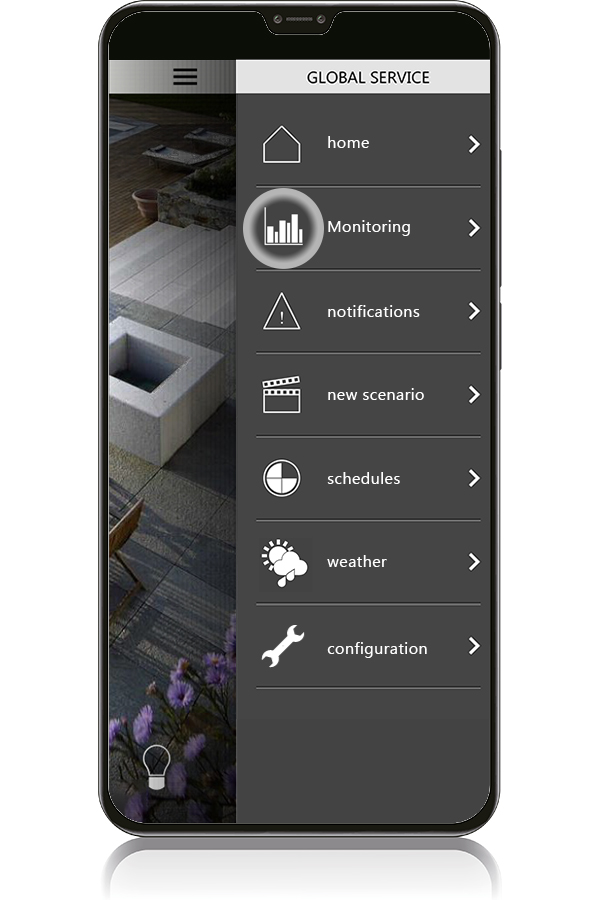

Per accedere alla gestione controllo carichi con l'App, aprire il menu contestuale Global Service e selezionare Controllo carichi.
Visualizzazione flusso di energia prelevata. La potenza elettrica istantanea è acquisita tramite una delle tecnologie messe a disposizione dal server Delégo, con un misuratore/analizzatore KNX e/o Modbus (RS485 o TCP/IP), installato a monte dei carichi.
Visualizzazione flussi di energia prodotta, prelevata e autoconsumata dal generatore fotovoltaico calcolata automaticamente dal server Delégo. In presenza di una sorgente rinnovabile è sufficiente aggiungere un secondo misuratore a valle del generatore statico.

Visualizzazione flusso di energia immessa: in caso di assenza di carichi elettrici e disponibilità di energia rinnovabile, la rete elettrica funziona da back-up per l’energia disponibile, prelevabile in un secondo momento tramite scambio sul posto.
È possibile visualizzare il prelievo istantaneo di potenza elettrica e impostare le soglie di intervento dell’algoritmo di sgancio e riaggancio automatico dei carichi. I carichi stessi sono intercettati con uscite a relè comandate con tecnologia KNX e/o Modbus.
L’utente ha a disposizione la lista completa dei carichi, con indicazione dello stato manuale (blu) e automatico (verde), stato di inserimento on/off e livello di priorità.

L’utente può modificare il livello di priorità del carico e deciderne l’inserimento manuale o automatico.
I flussi di energia memorizzati su cloud possono essere consultabili graficamente direttamente sul dispositivo mobile con aggregazione giornaliera, settimanale, mensile ed annuale e con immediata ripartizione tra energia prelevata, autoconsumata e immessa.
I flussi di energia memorizzati su cloud possono essere consultabili graficamente direttamente sul dispositivo mobile con aggregazione giornaliera, settimanale, mensile ed annuale e con immediata ripartizione tra energia prelevata, autoconsumata e immessa.

Monitor consumi

Delégo permette di monitorare i consumi energetici e l’eventuale produzione elettrica attraverso un impianto a pannelli fotovoltaici, con una gestione dedicata. La misura dei consumi può avvenire attraverso dispositivi su diversa tecnologia (es: KNX, Modbus, M-Bus su RS485). A prescindere dalla tecnologia, i dati di produzione e consumo vengono visualizzati in modo uniforme nella grafica della supervisione, e storicizzati all’interno del server.

Si accede al monitor consumi dalla pagina Home della app per dispositivi mobili o versione desktop, aprendo il menù contestuale Services che si trova in alto a destra nella barra del titolo e selezionando la voce Consumption Monitoring.
Si accede alla lista di tutte le categorie di consumo e produzione abilitate e si possono gestire: energia elettrica (prodotta tramite una fonte rinnovabile o assorbita dalla rete), energia termica di riscaldamento e di raffrescamento, volumi di acqua calda/fredda per uso domestico, volumi di acqua grigie e volumi di gas per uso cucina.
Selezionando un misuratore, si accede alla pagina di dettaglio, che visualizza in modo sintetico i dati numerici di interesse quali il consumo o produzione per il giorno attuale, il valore medio di consumo o produzione per la stagione in corso ed i valori totalizzati all’ultima lettura del contatore installato.

La fascia colorata in rosso nella pagina di dettaglio della categoria selezionata è un indicatore qualitativo che permette all’utente di capire la condizione per cui il consumo del giorno selezionato è superiore al valore medio della stagione di riferimento, stimolando un utilizzo più consapevole delle risorse.
La fascia colorata in verde nella pagina di dettaglio della categoria selezionata è un indicatore qualitativo che permette all’utente di capire la condizione per cui il consumo del giorno selezionato è inferiore al valore medio della stagione di riferimento.
Scorrendo lateralmente la pagina, è possibile visualizzare l’andamento della grandezza cumulativa (l’energia prodotta o consumata, i volumi assorbiti) e, se disponibile, l’andamento della potenza istantanea (potenza elettrica o termica, prodotta o consumata). Questi dati possono essere visualizzati su base giornaliera, settimanale, mensile ed annuale.

I dati disponibili nelle categorie abilitate possono essere messi a confronto tra di loro anche dall’utente, direttamente sull'app. I grafici a torta permettono di valutare i contributi di ciascuna categoria rispetto al totale in periodi diversi, su base giornaliera, settimanale, mensile ed annuale.
I grafici di confronto a torta possono essere creati direttamente dall’utente premendo il pulsante ”+” e selezionando dalla lista il misuratore installato nell’impianto con i cui dati si desidera effettuare il confronto.
